Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Крылач и опора крылача КИС 0102090А
25
25
17
18
18
19
20
20
21
22
23
24
16
26
26
27
28
28
29
29
30
31
31
32
33
8
1
2
3
4
4
5
5
6
7
7
9
10
10
11
12
13
14
15

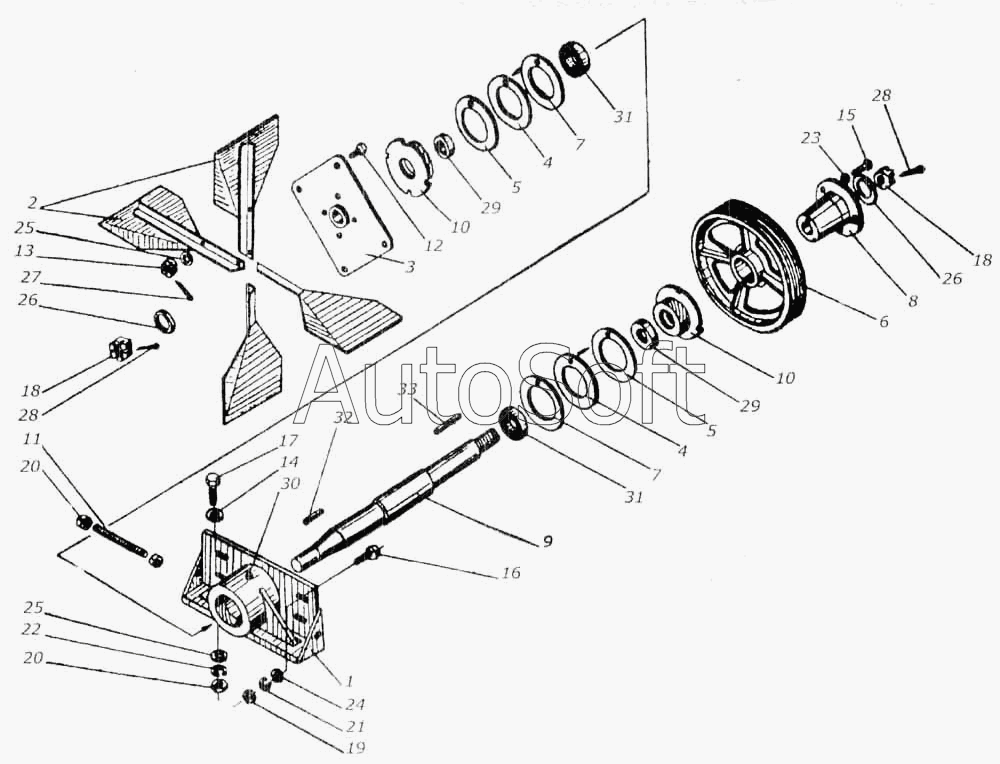

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0102030Б | К***Б | Опора крылача | |
| КИС 0102090А | К***А | Крылач | |
| 1 | К***0 | Корпус подшипника | |
| 2 | К***0 | Лопасть швырялки | |
| 3 | К***0 | Основание лопастей | |
| 4 | К***0 | Шайба стопорная | |
| 5 | К***3 | Прокладка | |
| 6 | К***1 | Шкив | |
| 7 | К***6 | Шайба регулировочная | |
| 8 | К***А | Втулка коническая | |
| 9 | К***5 | Вал | |
| 10 | К***6 | Крышка | |
| 11 | К***А | Шпилька | |
| 12 | К***1 | Болт | |
| 13 | К***8 | Гайка специальная | |
| 14 | К***2 | Шайба специальная | |
| 15 | М***9 | Болт ГОСТ 7796-70 | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Гайка ГОСТ 2528-73 | |
| 19 | М***9 | Гайка ГОСТ 5915-70 | |
| 20 | М***9 | Гайка ГОСТ 5915-70 | |
| 21 | 1***9 | Шайба ГОСТ 6402-70 | |
| 22 | 1***9 | Шайба ГОСТ 6402-70 | |
| 23 | 1***9 | Шайба ГОСТ 11371-78 | |
| 24 | 1***9 | Шайба ГОСТ 11371-78 | |
| 25 | 1***9 | Шайба ГОСТ 11371-78 | |
| 26 | 3***9 | Шайба ГОСТ 11371-78 | |
| 27 | 4***9 | Шплинт ГОСТ 397-79 | |
| 28 | 6***9 | Шплинт ГОСТ 397-79 | |
| 29 | 2***1 | Манжета ГОСТ 8752-79 | |
| 30 | 1***р | Масленка ГОСТ 19853-74 | |
| 31 | 7***А | Подшипник ГОСТ 333-79 | |
| 32 | 1***0 | Шпонка ГОСТ 23360-78 | |
| 33 | 1***0 | Шпонка ГОСТ 23360-78 |
