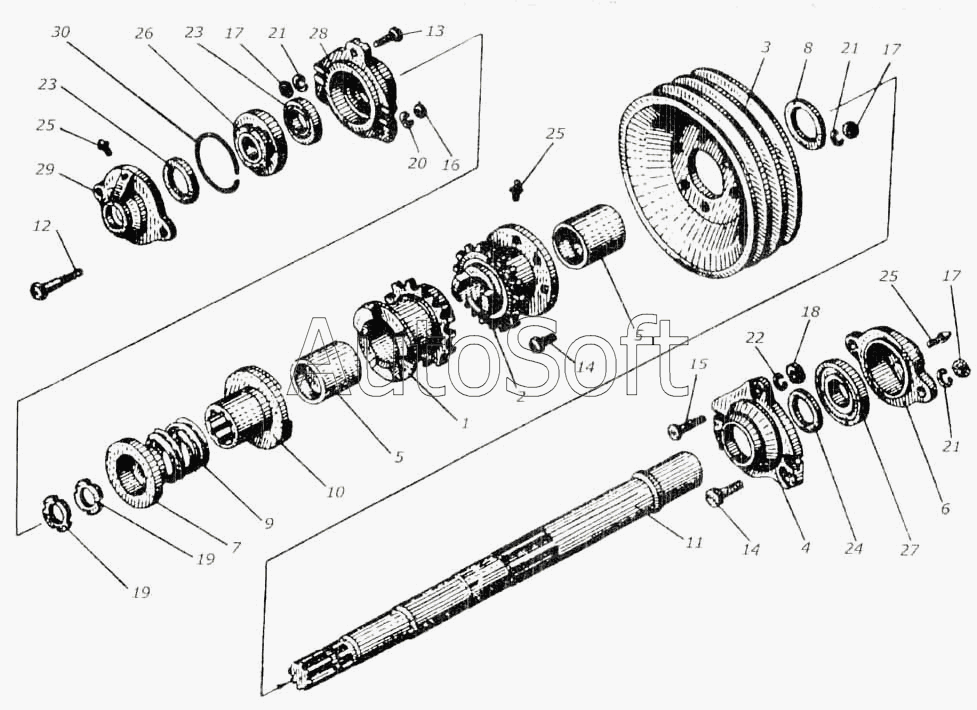

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Контрпривод
23
23
15
16
17
17
17
18
19
19
20
21
21
21
22
14
14
24
25
25
25
26
27
28
29
30
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0607000 | К***0 | Контрпривод | |
| КИС 0607010Б | К***Б | Звездочка | |
| КИС 0607020Б | К***Б | Муфта | |
| 1 | К***Б | Муфта | |
| 2 | К***Б | Звездочка | |
| 3 | К***1 | Шкив d=224 | |
| 4 | К***А | Корпус подшипника | |
| 5 | К***Б | Втулка | |
| 6 | К***5 | Крышка | |
| 7 | К***Б | Втулка скользящая | |
| 8 | К***Б | Шайба | |
| 9 | К***В | Пружина | |
| 10 | К***В | Втулка кулачковая | |
| 11 | К***Б | Вал контрпривода | |
| 12 | М***9 | Болт ГОСТ 7796-70 | |
| 13 | М***9 | Болт ГОСТ 7796-70 | |
| 14 | М***9 | Болт ГОСТ 7796-70 | |
| 15 | М***9 | Болт ГОСТ 7796-70 | |
| 16 | М***9 | Гайка ГОСТ 5915-70 | |
| 17 | М***9 | Гайка ГОСТ 11860-73 | |
| 18 | М***9 | Гайка ГОСТ 5915-70 | |
| 19 | В***Н | Гайка ГОСТ 11871-80 | |
| 20 | 8***9 | Шайба ГОСТ 6402-70 | |
| 21 | 1***9 | Шайба ГОСТ 6402-70 | |
| 22 | 1***9 | Шайба ГОСТ 6402-70 | |
| 23 | 2***1 | Манжета ГОСТ 8752-79 | |
| 24 | 2***1 | Манжета ГОСТ 8752-79 | |
| 25 | 1***р | Масленка ГОСТ 19853-74 | |
| 26 | 1***8 | Подшипник ГОСТ 8545-75 | |
| 27 | 1***9 | Подшипник ГОСТ 8545-75 | |
| 28 | Н***8 | Корпус подшипника | |
| 29 | Н***5 | Крышка подшипника | |
| 30 | Н***6 | Кольцо распорное |
