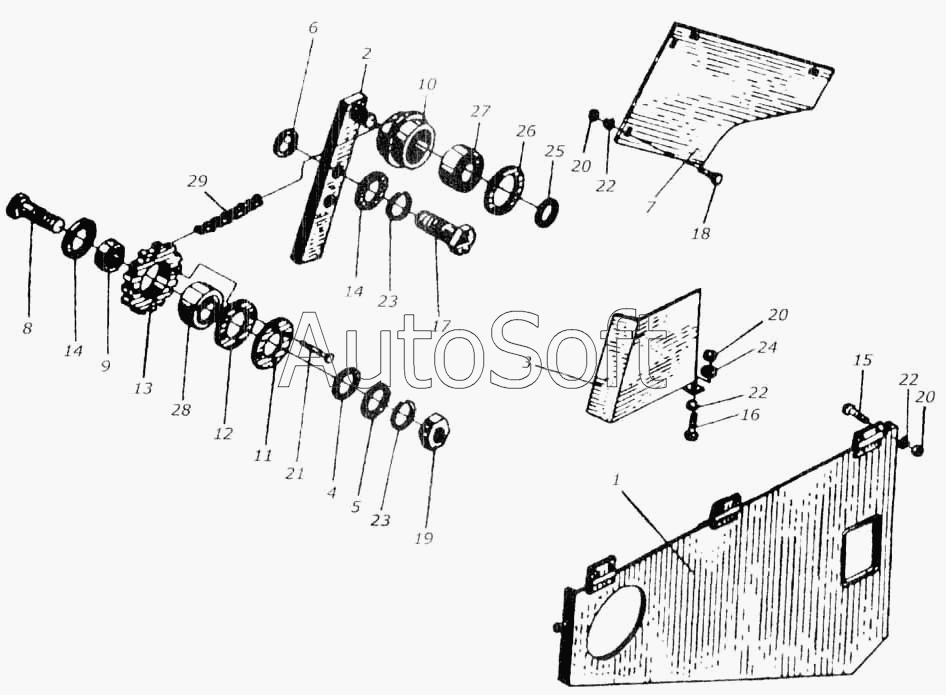

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм натяжения и щитки правой стороны
14
14
29
28
27
26
25
24
23
23
22
22
22
21
20
20
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0626000 | К***0 | Ролик | |
| КУЖ 0122010 | К***0 | Звездочка | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Ограждение | |
| 4 | К***6 | Шайба | |
| 5 | К***6 | Шайба | |
| 6 | К***2 | Шайба | |
| 7 | К***В | Щиток | |
| 8 | К***Б | Болт | |
| 9 | К***Б | Втулка | |
| 10 | К***Б | Ролик | |
| 11 | К***1 | Крышка | |
| 12 | К***3 | Шайба | |
| 13 | К***5 | Звездочка | |
| 14 | К***2 | Шайба специальная | |
| 15 | М***9 | Болт ГОСТ 7796-76 | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-76 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Гайка ГОСТ2526-70 | |
| 20 | М***9 | Гайка ГОСТ 5915-70 | |
| 21 | 4***1 | Заклепка ГОСТ 10299-80 | |
| 22 | 8***9 | Шайба ГОСТ 6402-70 | |
| 23 | 1***9 | Шайба ГОСТ 6402-70 | |
| 24 | 8***9 | Шайба ГОСТ 11371-78 | |
| 25 | В***5 | Кольцо ГОСТ 13940-68 | |
| 26 | В***2 | Кольцо ГОСТ 13942-68 | |
| 27 | 1***5 | Подшипник ГОСТ 8882-75 | |
| 28 | 1***q | Подшипник ГОСТ 8882-75 | |
| 29 | П***м | Цепь ГОСТ 13568-75 |
