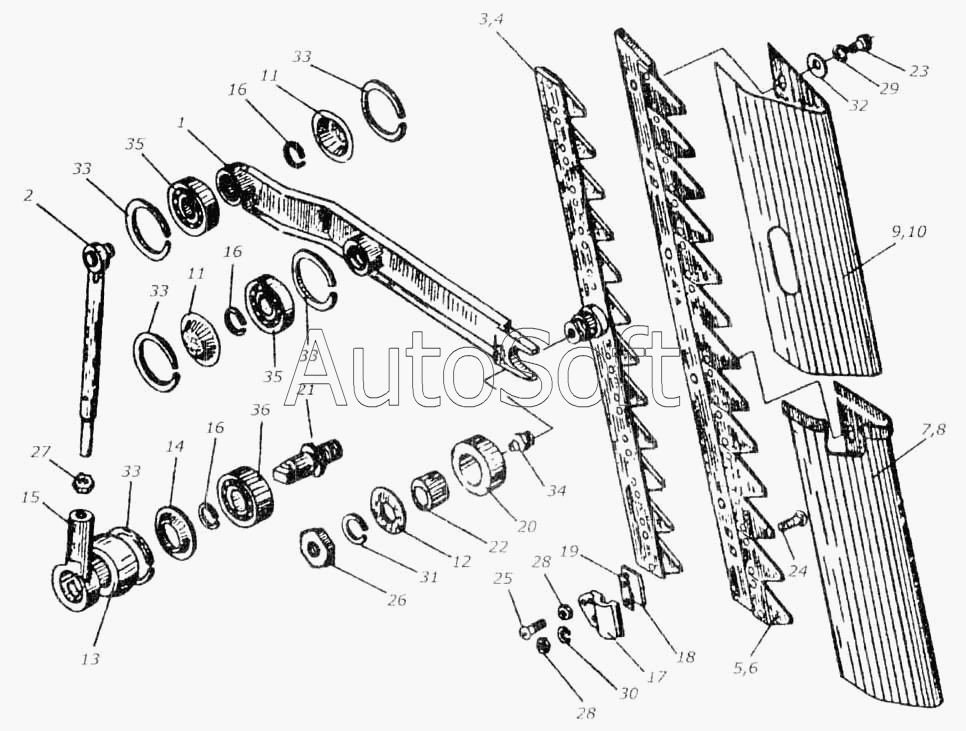

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Привод полевого делителя
28
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
33
33
33
33
34
36
35
35
9
1
2
3
4
5
6
7
8
10
11
11
12
13
14
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0610000Б | К***Б | Тяга делителя | |
| КУЖ 0210060 | К***0 | Ролик | |
| 1 | К***Б | Коромысло | |
| 2 | К***Б | Тяга | |
| 3 | К***Б | Брус подвижный | |
| 4 | К***1 | Брус подвижный | |
| 5 | К***Б | Брус неподвижный | |
| 6 | К***1 | Брус неподвижный | |
| 7 | К***Б | Кожух | |
| 8 | К***1 | Кожух | |
| 9 | К***Б | Кожух | |
| 10 | К***1 | Кожух | |
| 11 | К***Б | Крышка | |
| 12 | К***5 | Шайба | |
| 13 | К***А | Втулка | |
| 14 | К***А | Крышка | |
| 15 | К***А | Корпус подшипника | |
| 16 | К***3 | Кольцо | |
| 17 | К***Б | Прижим ножа | |
| 18 | К***А | Упор | |
| 19 | К***1 | Пластина регулировочная | |
| 20 | К***2 | Ролик | |
| 21 | К***3 | Ось кривошипа | |
| 22 | К***4 | Втулка | |
| 23 | М***6 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7786-81 | |
| 25 | М***9 | Винт ГОСТ 1485-75 | |
| 26 | М***9 | Гайка ГОСТ2526-70 | |
| 27 | М***9 | Гайка ГОСТ 2526-70 | |
| 28 | М***9 | Гайка ГОСТ 11860-73 | |
| 29 | 8***9 | Шайба ГОСТ 6402-70 | |
| 30 | 1***9 | Шайба ГОСТ 6402-70 | |
| 31 | 1***9 | Шайба ГОСТ 6402-70 | |
| 32 | 8***9 | Шайба ГОСТ 11371-78 | |
| 33 | В***0 | Кольцо ГОСТ 13943-68 | |
| 34 | 1***р | Масленка ГОСТ 19853-74 | |
| 35 | 1***q | Подшипник ГОСТ 8882-75 | |
| 36 | 6***3 | Подшипник ГОСТ 7242-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
