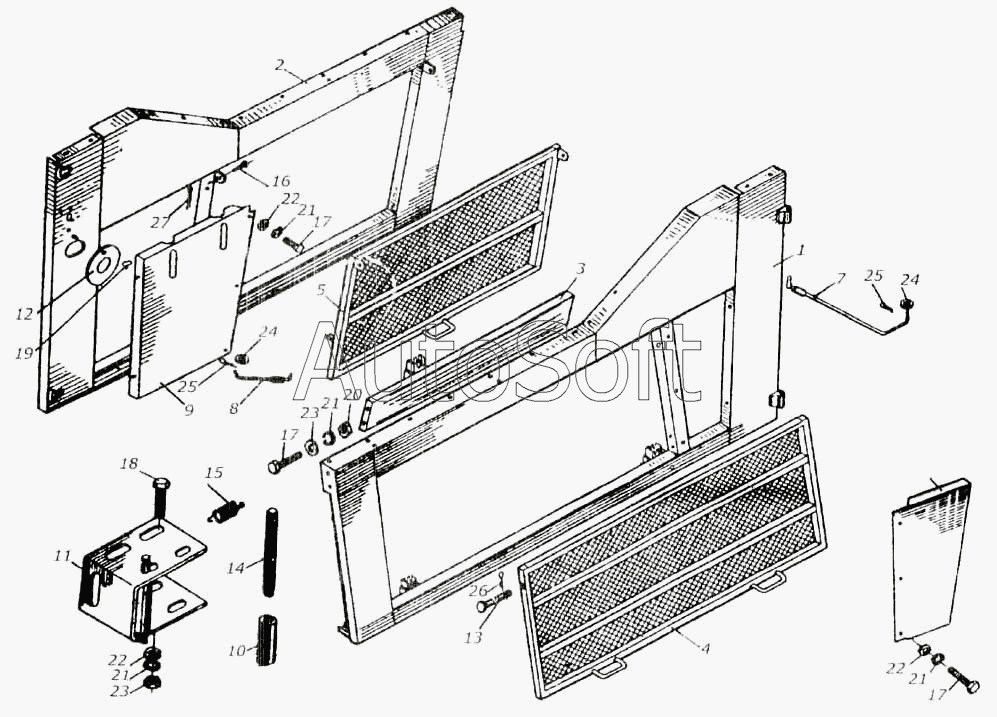

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Боковины капотов КИЛ 0128040 и КИЛ 0128050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
21
21
21
22
22
22
23
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0128040 | К***0 | Боковина | |
| КИЛ 0128050 | К***0 | Боковина | |
| КИС 0128300А | К***А | Замок в сборе | |
| 1 | К***0 | Боковина | |
| 2 | К***0 | Боковина | |
| 3 | К***0 | Панель | |
| 4 | К***А | Крышка | |
| 5 | К***А | Крышка | |
| 6 | К***А | Панель | |
| 7 | К***А | Крючок | |
| 8 | К***А | Крючок | |
| 9 | К***А | Панель | |
| 10 | К***А | Муфта | |
| 11 | К***А | Скоба | |
| 12 | К***А | Пластина | |
| 13 | К***1 | Ось | |
| 14 | К***А | Валик | |
| 15 | К***Б | Пружина | |
| 16 | К***1 | Палец | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Гайка ГОСТ 3032-76 | |
| 20 | М***9 | Гайка ГОСТ 5915-70 | |
| 21 | 8***9 | Шайба ГОСТ 6402-70 | |
| 22 | 8***9 | Шайба ГОСТ 11371-78 | |
| 23 | 8***9 | Шайба ГОСТ 11371-78 | |
| 24 | 1***9 | Шайба ГОСТ 11371-78 | |
| 25 | 2***9 | Шплинт ГОСТ 397-79 | |
| 26 | 3***9 | Шплинт ГОСТ 397-79 | |
| 27 | 4***9 | Шплинт ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
