Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Муфта фрикционная КИС 0114200В
42
28
29
30
31
32
34
34
35
36
37
38
39
39
40
41
27
43
45
46
47
48
49
49
50
51
52
53
54
55
56
57
12
1
2
3
4
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26

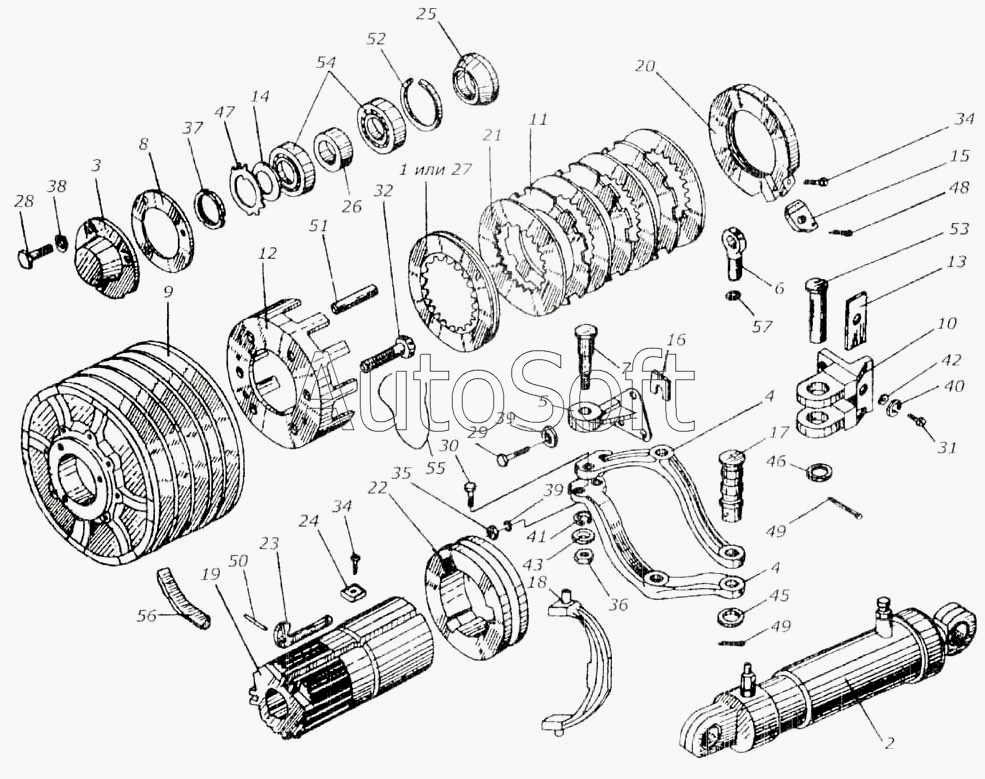

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0114440 | К***0 | Серьга | |
| КИС 0114200В | К***В | Муфта | |
| КИС 0114230 | К***0 | Шкив | |
| КИС 0114240 | К***0 | Шкив | |
| 1 | К***0 | Диск | |
| 2 | К***А | Гидроцилиндр управления реверсом | |
| 3 | К***2 | Крышка | |
| 4 | К***3 | Рычаг | |
| 5 | К***6 | Кронштейн | |
| 6 | К***6 | Серьга | |
| 7 | К***7 | Палец | |
| 8 | К***8 | Прокладка | |
| 9 | К***А | Шкив d=180 | |
| 10 | К***А | Кронштейн | |
| 11 | К***Б | Диск наружный узкий | |
| 12 | К***А | Поводок | |
| 13 | К***6 | Прокладка | |
| 14 | К***7 | Кольцо | |
| 15 | К***2 | Фиксатор | |
| 16 | К***1 | Прокладка | |
| 17 | К***4 | Ось | |
| 18 | К***9 | Вилка | |
| 19 | К***Б | Втулка | |
| 20 | К***2 | Гайка регулировочная | |
| 21 | К***3 | Диск натяжной | |
| 22 | К***Б | Кольцо | |
| 23 | К***В | Рычаг | |
| 24 | К***А | Сухарь | |
| 25 | К***9 | Втулка | |
| 26 | К***2 | Втулка | |
| 27 | 5***8 | Диск | |
| 28 | М***9 | Болт ГОСТ 7796-70 | |
| 29 | М***9 | Болт ГОСТ 7796-70 | |
| 30 | М***9 | Болт ГОСТ 7796-70 | |
| 31 | М***9 | Болт ГОСТ 7796-70 | |
| 32 | 3***9 | Болт ГОСТ 7796-70 | |
| 33 | М***9 | Винт ГОСТ 11738-72 | |
| 34 | 3***9 | Винт ГОСТ 17475-72 | |
| 35 | М***9 | Гайка ГОСТ 11860-73 | |
| 36 | М***9 | Гайка ГОСТ 5915-70 | |
| 37 | В***9 | Гайка ГОСТ 11871-80 | |
| 38 | 8***9 | Шайба ГОСТ 6402-70 | |
| 39 | 1***9 | Шайба ГОСТ 6402-70 | |
| 40 | 1***9 | Шайба ГОСТ 6402-70 | |
| 41 | 1***9 | Шайба ГОСТ 6402-70 | |
| 42 | 1***9 | Шайба ГОСТ 11371-78 | |
| 43 | 1***9 | Шайба ГОСТ 11371-78 | |
| 45 | 2***9 | Шайба ГОСТ 11371-78 | |
| 46 | 2***9 | Шайба ГОСТ 11371-78 | |
| 47 | 3***9 | Шайба ГОСТ 11872-80 | |
| 48 | 2***9 | Шплинт ГОСТ 397-79 | |
| 49 | 5***9 | Шплинт ГОСТ 397-79 | |
| 50 | 8***0 | Штифт ГОСТ 3128-70 | |
| 51 | 1***6 | Штифт ГОСТ 3128-70 | |
| 52 | В***0 | Кольцо ГОСТ 13943-68 | |
| 53 | 2***9 | Ось ГОСТ 9650-71 | |
| 54 | 6***0 | Подшипник ГОСТ 7242-70 | |
| 55 | 2***4 | Проволока ГОСТ 3282-74 | |
| 56 | В***Т | Ремни ГОСТ 10286-75 | |
| 57 | В***5 | Кольцо ГОСТ 13940-68 |
