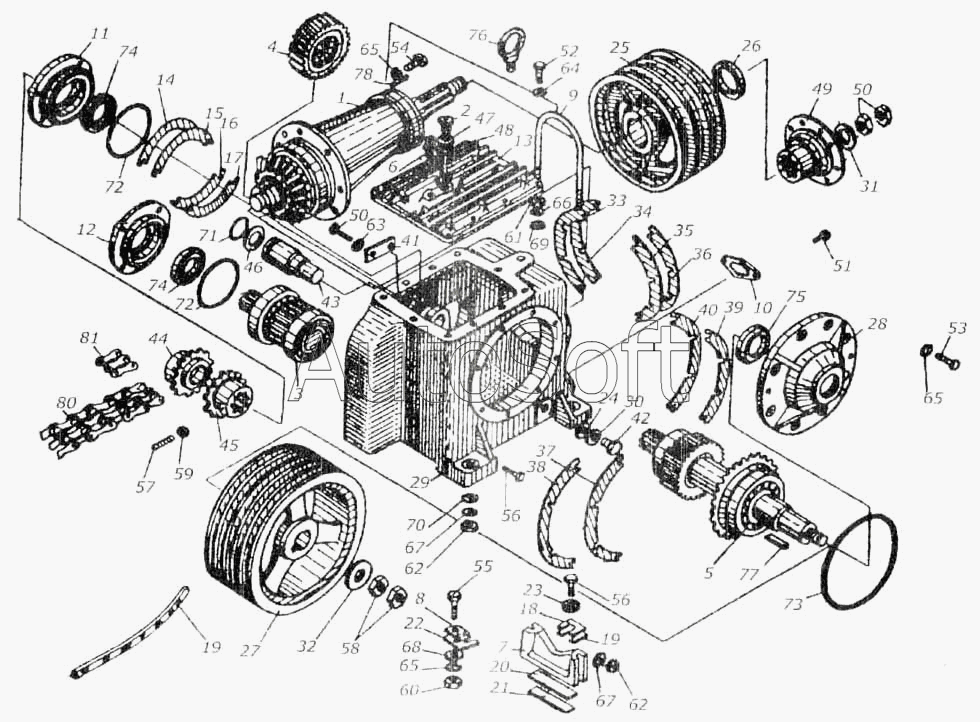

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Редуктор коническо-цилиндрический КИЛ 0104000. Корпус и крышки
50
60
60
59
58
57
56
56
55
54
53
52
51
61
49
48
47
46
45
44
43
42
41
71
81
80
78
77
76
75
74
74
73
72
72
40
70
69
68
67
67
66
65
65
65
64
63
62
62
8
18
17
16
15
14
13
12
11
10
9
19
19
7
6
5
4
3
2
1
29
39
38
37
36
35
34
33
32
31
30
28
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В-2240Т | В***Т | Ремни ГОСТ 10286-75 | |
| КИЛ 0104150 | К***0 | Крышка | |
| КИЛ 0104160 | К***0 | Крышка | |
| КИС 0104140 | К***0 | Крышка | |
| 1 | К***0 | Вал в рукаве | |
| 2 | К***0 | Маслоуказатель | |
| 3 | К***0 | Вал- шестерня | |
| 4 | К***0 | Шестерня | |
| 5 | К***0 | Вал | |
| 6 | Р***0 | Сапун | |
| 7 | К***1 | Упор | |
| 8 | К***2 | Шайба | |
| 9 | К***3 | Хомут | |
| 10 | К***1 | Крышка | |
| 11 | К***1 | Крышка | |
| 12 | К***2 | Крышка | |
| 13 | К***4 | Крышка | |
| 14 | К***3 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***2 | Прокладка | |
| 17 | К***3 | Прокладка | |
| 18 | К***А | Прокладка | |
| 19 | К***1 | Прокладка | |
| 20 | К***5 | Прокладка | |
| 21 | К***1 | Прокладка | |
| 22 | К***3 | Прокладка регулировочная | |
| 23 | К***4 | Шайба | |
| 24 | К***А | Прокладка | |
| 25 | К***Б | Шкив | |
| 26 | К***4 | Втулка | |
| 27 | К***5 | Шкив d=315 | |
| 28 | К***7 | Крышка | |
| 29 | К***3 | Корпус | |
| 30 | К***А | Шайба | |
| 31 | К***1 | Шайба | |
| 32 | К***7 | Прокладка | |
| 33 | К***1 | Прокладка | |
| 34 | К***1 | Прокладка | |
| 35 | К***2 | Прокладка | |
| 36 | К***3 | Прокладка | |
| 37 | К***2 | Прокладка | |
| 38 | К***1 | Прокладка | |
| 39 | К***2 | Прокладка | |
| 40 | К***3 | Прокладка | |
| 41 | К***4 | Планка | |
| 42 | К***2 | Пробка | |
| 43 | К***4 | Ось | |
| 44 | К***5 | Полумуфта | |
| 45 | К***5 | Полумуфта | |
| 46 | К***3 | Втулка | |
| 47 | К***4 | Прокладка | |
| 48 | К***1 | Шайба | |
| 49 | 2***Г | Фланец | |
| 50 | М***9 | Болт ГОСТ 7796-70 | |
| 51 | М***9 | Болт ГОСТ 7796-70 | |
| 52 | М***9 | Болт ГОСТ 7796-70 | |
| 53 | М***9 | Болт ГОСТ 7796-70 | |
| 54 | М***9 | Болт ГОСТ 7796-70 | |
| 55 | М***9 | Болт ГОСТ 7796 70 | |
| 56 | М***9 | Болт ГОСТ 7796 70 | |
| 57 | М***9 | Винт ГОСТ 1485-75 | |
| 58 | М***9 | Гайка ГОСТ 2526-70 | |
| 59 | М***9 | Гайка ГОСТ 11860-73 | |
| 60 | М***Г | Гайка ГОСТ 5915-70 | |
| 61 | М***Г | Гайка ГОСТ 5915-70 | |
| 62 | М***Г | Гайка ГОСТ 5915-70 | |
| 63 | 8***9 | Шайба ГОСТ 6402-70 | |
| 64 | 1***9 | Шайба ГОСТ 6402-70 | |
| 65 | 1***9 | Шайба ГОСТ 6402 70 | |
| 66 | 1***9 | Шайба ГОСТ 6402-70 | |
| 67 | 2***9 | Шайба ГОСТ 6402-70 | |
| 68 | 1***9 | Шайба ГОСТ 11371-78 | |
| 69 | 1***9 | Шайба ГОСТ 11371-78 | |
| 70 | 2***9 | Шайба ГОСТ 13463-77 | |
| 71 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 72 | 1***2 | Кольцо ГОСТ 9833- 73 | |
| 73 | 2***2 | Кольцо ГОСТ 9833-73 | |
| 74 | 2***1 | Манжета ГОСТ 8/52-79 | |
| 75 | 2***0 | Манжета ГОСТ 8752-79 | |
| 76 | М***6 | Рым-болт ГОСТ 4551-73 | |
| 77 | 2***0 | Шпонка ГОСТ 23360-78 | |
| 78 | 8***3 | Шпонка ГОСТ 23360-78 | |
| 80 | К***0 | Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13 | |
| 81 | С***0 | Звено ТУЗ 970-76 |
