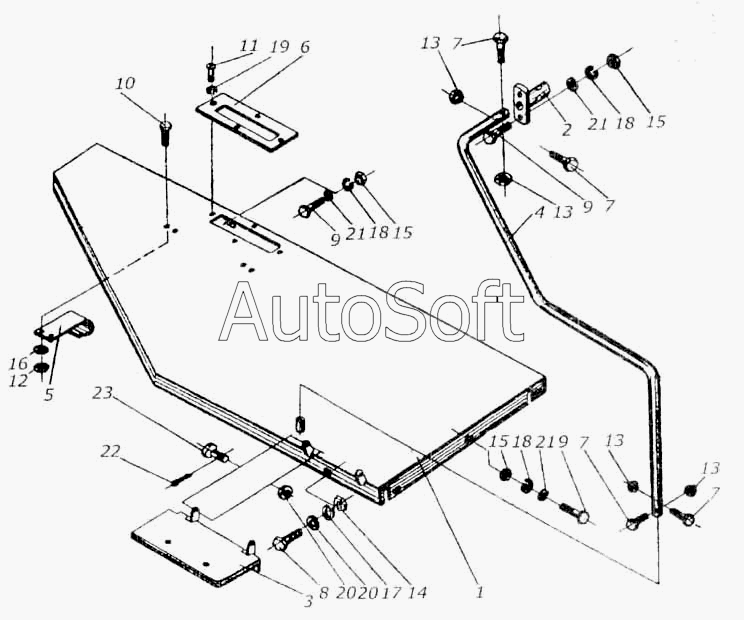

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Площадка с поручнем КИЛ 0134000
12
23
22
21
21
21
20
20
19
18
18
18
17
16
15
15
15
14
13
13
13
13
11
10
9
9
9
8
7
7
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0134000 | К***0 | Площадка с поручнем | |
| 1 | К***0 | Площадка | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Площадка переходная | |
| 4 | К***1 | Поручень | |
| 5 | К***6 | Зажим | |
| 6 | К***7 | Крышка | |
| 7 | М***9 | Болт ГОСТ 7796-70 | |
| 8 | М***9 | Болт ГОСТ 7796-70 | |
| 9 | М***9 | Болт ГОСТ 7802-81 | |
| 10 | М***9 | Болт ГОСТ 7798-70 | |
| 11 | В***9 | Винт ГОСТ 17473-80 | |
| 12 | М***9 | Гайка ГОСТ 5915-70 | |
| 13 | М***1 | Гайка ГОСТ 5915-70 | |
| 14 | М***9 | Гайка ГОСТ 11860-73 | |
| 15 | М***9 | Гайка ГОСТ 5915-70 | |
| 16 | 6***9 | Шайба ГОСТ б402-70 | |
| 17 | 1***9 | Шайба ГОСТ 6402-70 | |
| 18 | 1***9 | Шайба ГОСТ 6402-70 | |
| 19 | 8***9 | Шайба ГОСТ 11371-78 | |
| 20 | 1***9 | Шайба ГОСТ 11371-78 | |
| 21 | 1***9 | Шайба ГОСТ 11371-78 | |
| 22 | 2***9 | Шплинт ГОСТ 397-79 | |
| 23 | 2***р | Ось ГОСТ 9650 71 |
