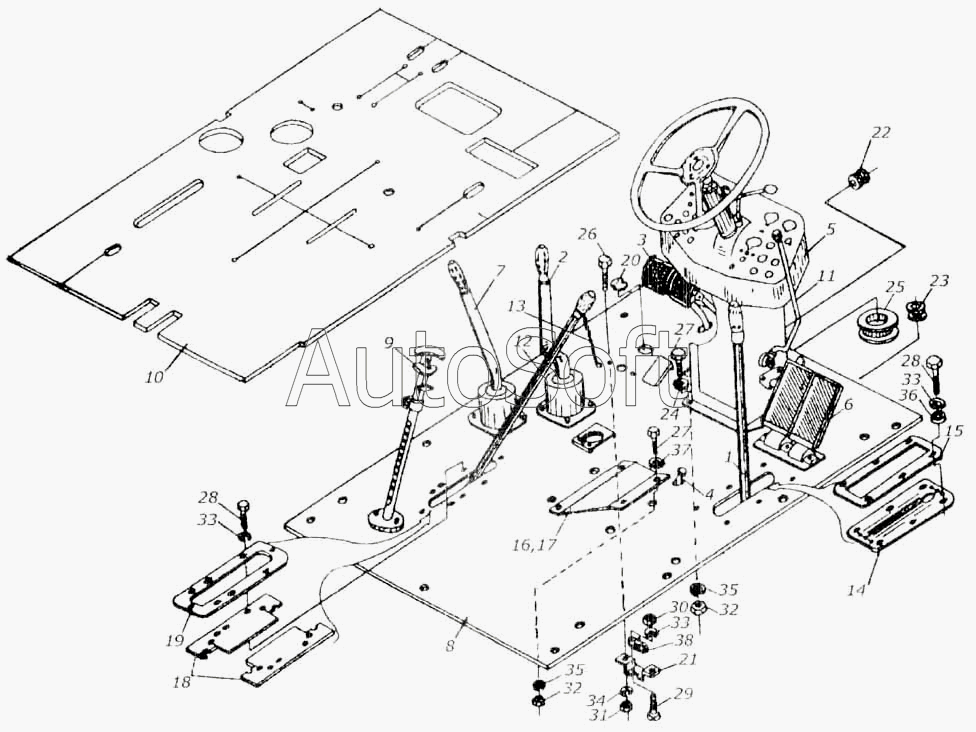

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Площадка управления КИЛ 01190000
29
20
21
22
23
24
25
26
27
27
28
28
19
30
31
32
32
33
33
33
34
35
35
36
37
38
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119000 | К***0 | Площадка управления | |
| КИС 0119690 | К***0 | Переключатель света | |
| 1 | К***0 | Механизм управления редуктора | |
| 2 | К***0 | Механизм управления КПП | |
| 3 | К***0 | Механизм управления тормозами | |
| 4 | К***0 | Механизм блокировки КПП | |
| 5 | К***0 | Колонка управления | |
| 6 | К***0 | Механизм управления гидронасосом | |
| 7 | К***0 | Механизм включения двигателя | |
| 8 | К***0 | Площадка | |
| 9 | К***0 | Привод стояночного тормоза | |
| 10 | К***0 | Коврик | |
| 11 | К***Б | Механизм подачи топлива | |
| 12 | К***В | Механизм ВОМ | |
| 13 | К***В | Цепь страховочная | |
| 14 | К***4 | Уплотнение | |
| 15 | К***4 | Прижим | |
| 16 | К***6 | Кронштейн | |
| 17 | К***1 | Кронштейн | |
| 18 | К***В | Уплотнение | |
| 19 | К***В | Прижим | |
| 20 | К***В | Крышка | |
| 21 | К***9 | Кронштейн | |
| 22 | К***А | Втулка | |
| 23 | К***2 | Втулка 18-10 ГОСТ 19421-74 | |
| 24 | К***1 | Шайба | |
| 25 | 5***9 | Втулка | |
| 26 | М***9 | Болт ГОСТ 7796-70 | |
| 27 | М***9 | Болт ГОСТ 7796-70 | |
| 28 | М***9 | Болт ГОСТ 7798-70 | |
| 29 | М***9 | Винт ГОСТ 17473-72 | |
| 30 | М***9 | Гайка ГОСТ 5915-70 | |
| 31 | М***9 | Гайка ГОСТ 5915-70 | |
| 32 | М***9 | Гайка ГОСТ 11860-73 | |
| 33 | 6***9 | Шайба ГОСТ б402-70 | |
| 34 | 8***9 | Шайба ГОСТ 6402-70 | |
| 35 | 1***9 | Шайба ГОСТ 6402-70 | |
| 36 | 6***9 | Шайба ГОСТ 6958-78 | |
| 37 | 1***9 | Шайба ГОСТ 11371-78 | |
| 38 | I***9 | Переключатель ТУ 37.003.052-70 |
