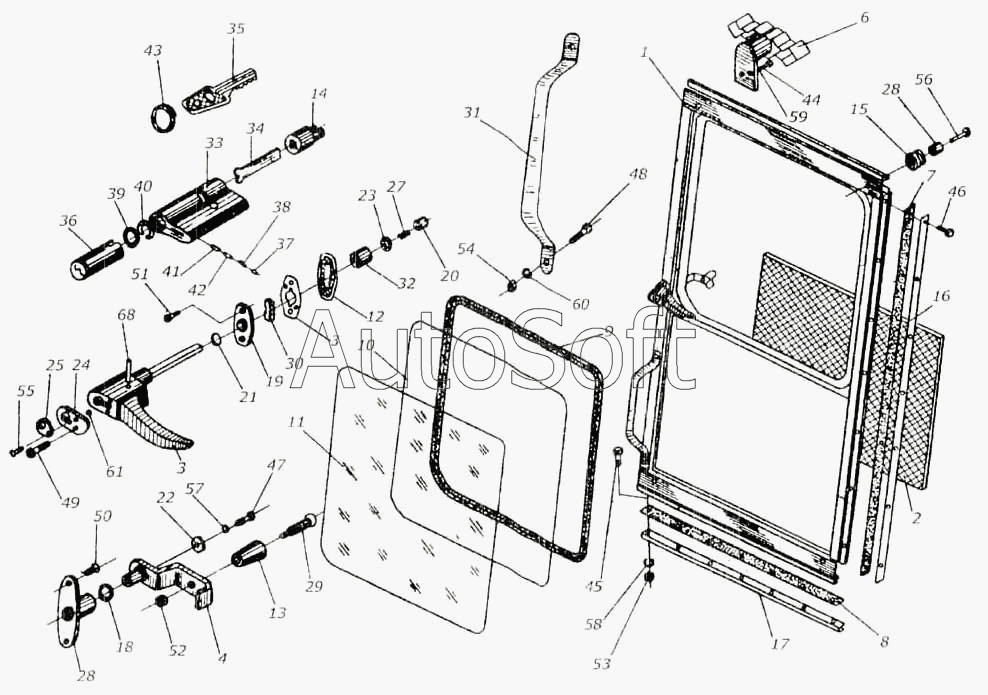

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Дверь кабины КИС 0120010В
37
45
44
43
42
41
40
39
38
46
36
35
34
33
32
31
30
29
54
62
61
60
59
58
57
56
55
28
28
53
52
51
50
49
48
47
2
10
9
8
7
6
5
4
3
11
1
19
27
25
24
23
22
21
20
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-6708300 | 7***0 | Выключатель замка | |
| КИС 0120010В | К***В | Дверь | |
| КИС 0120100А | К***А | Облицовка с крышкой | |
| КИС 0120160А | К***А | Замок | |
| КИС 0120170А | К***А | Ручка двери с выключателем | |
| КИС 0120200Б | К***Б | Запор | |
| КИС 0120631 | К***1 | Ролик | |
| 1 | К***Г | Каркас двери | |
| 2 | К***В | Обивка двери | |
| 3 | К***А | Ручка двери | |
| 4 | К***В | Запор замка | |
| 5 | К***А | Вкладыш | |
| 6 | К***0 | Направитель | |
| 7 | К***Б | Уплотнитель двери | |
| 8 | К***Б | Уплотнитель двери | |
| 9 | К***1 | Уплотнитель | |
| 10 | К***Д | Стекло двери | |
| 11 | К***Д | Замок уплотнителя | |
| 12 | К***А | Прокладка | |
| 13 | К***4 | Ручка | |
| 14 | К***Б | Цилиндр замка | |
| 15 | К***А | Ролик | |
| 16 | К***В | Держатель уплотнителя | |
| 17 | К***Г | Держатель уплотнителя | |
| 18 | К***5 | Шайба регулировочная | |
| 19 | К***5 | Накладка | |
| 20 | К***А | Колпачок | |
| 21 | К***А | Шайба специальная | |
| 22 | К***А | Шайба | |
| 23 | К***А | Шайба | |
| 24 | К***А | Облицовка | |
| 25 | К***А | Крышка | |
| 26 | К***1 | Втулка | |
| 27 | К***В | Пружина | |
| 28 | К***А | Фланец | |
| 29 | К***6 | Ось | |
| 30 | К***А | Фиксатор | |
| 31 | К***Г | Ручка | |
| 32 | К***А | Втулка | |
| 33 | 7***3 | Корпус цилиндра | |
| 34 | 7***4 | Пластина | |
| 35 | Н***1 | Ключ | |
| 36 | Н***2 | Цилиндр | |
| 37 | О***3 | Заглушка | |
| 38 | О***4 | Пружина | |
| 39 | О***8 | Шайба | |
| 40 | О***9 | Шайба стопорная | |
| 41 | О***0 | Сувальда цилиндра | |
| 42 | О***1 | Сувальда корпуса | |
| 43 | О***3 | Кольцо | |
| 44 | М***9 | Болт ГОСТ 7796-76 | |
| 45 | М***9 | Болт ГОСТ 7798-70 | |
| 46 | М***9 | Винт ГОСТ 10621-80 | |
| 47 | В***9 | Винт ГОСТ 17473-80 | |
| 48 | В***8 | Винт ГОСТ 17473 | |
| 49 | В***9 | Винт ГОСТ 7475-80 | |
| 50 | В***9 | Винт ГОСТ 17475-80 | |
| 51 | В***9 | Винт ГОСТ 17475-80 | |
| 52 | М***9 | Гайка ГОСТ 5915-70 | |
| 53 | М***9 | Гайка ГОСТ 5915-70 | |
| 54 | М***9 | Гайка ГОСТ 11860-73 | |
| 55 | 2***9 | Заклепка ГОСТ 10299-80 | |
| 56 | 6***9 | Заклепка ГОСТ 10299 80 | |
| 57 | 4***8 | Шайба ГОСТ 6402-70 | |
| 58 | 6***9 | Шайба ГОСТ б402-70 | |
| 59 | 8***9 | Шайба ГОСТ 6402-70 | |
| 60 | 1***9 | Шайба ГОСТ 6402-70 | |
| 61 | 2***9 | Шайбы ГОСТ 11371-78 | |
| 62 | 6***0 | Штифт ГОСТ 10774-80 |
