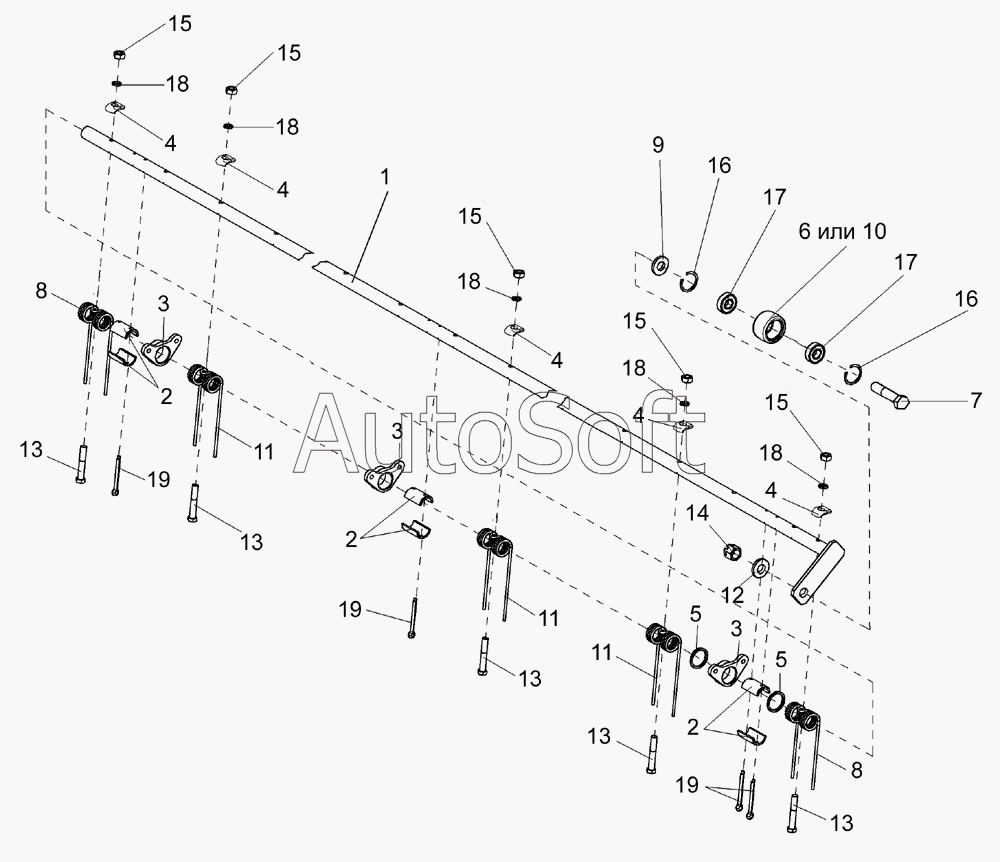

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Граблина
/112.gif)
1
2
2
2
3
3
3
4
4
4
4
4
5
5
6
7
8
8
9
10
11
11
11
12
13
13
13
13
13
14
15
15
15
15
15
16
16
17
17
18
18
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИН 0203020 | К***0 | Граблина | |
| КИС 0203120Б | К***Б | Ролик | |
| 1 | К***Б | Держатель | |
| 2 | К***9 | Вкладыш | |
| 3 | К***В | Опора | |
| 4 | К***Б | Шайба | |
| 5 | К***Б | Кольцо | |
| 6 | К***В | Ролик | |
| 7 | К***Б | Палец ролика | |
| 8 | К***В | Граблина | |
| 9 | К***1 | Кольцо | |
| 10 | К***4 | Ролик | |
| 11 | К***9 | Зуб пружинный | |
| 12 | К***1 | Шайба | |
| 13 | [***] | Болт М10-6ех60 – 7796 | |
| 14 | [***] | Гайка М14-6g – 2526 | |
| 15 | [***] | Гайка М10-6g – 5915 | |
| 16 | [***] | Кольцо В35 – 13942 | |
| 17 | [***] | Подшипник 80202 – 7242 | |
| 18 | [***] | Шайба 10Т 65Г – 6402 | |
| 19 | [***] | Шплинт 6,3х56 – 397 |
