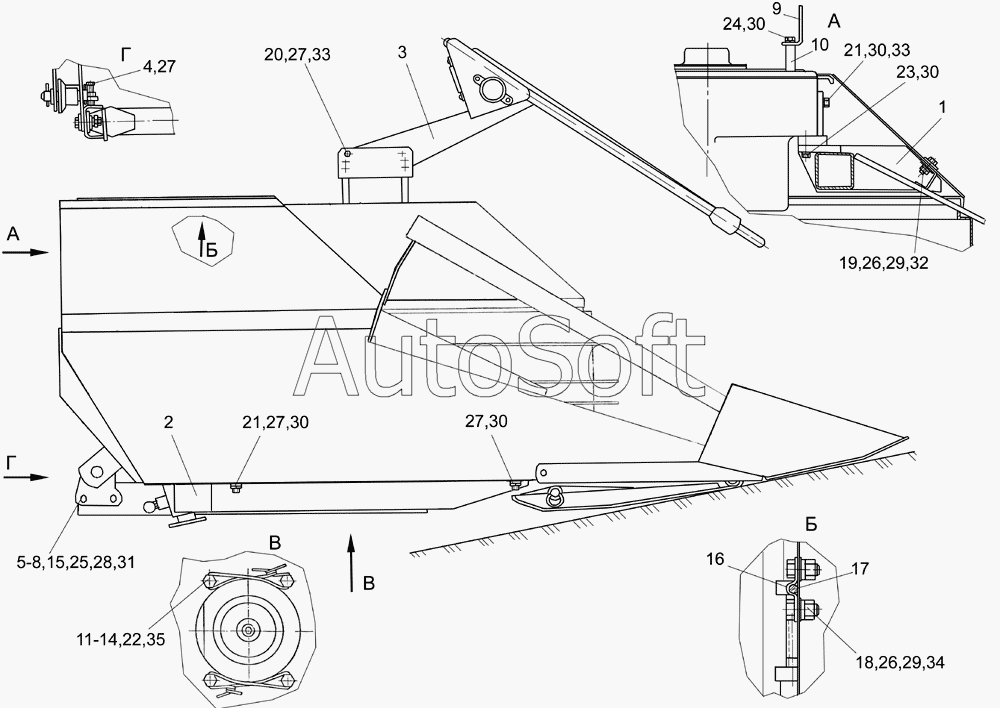

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Жатка КГС 0800010 (вид сбоку)
27
27
27
27
19
20
21
21
22
23
24
25
26
26
18
28
29
29
30
30
30
30
30
31
32
33
33
34
35
9
1
2
3
4
5
6
7
8
КГС 0800010
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0800010 | К***0 | Жатка | |
| 1 | К***1 | Рама навески | |
| 2 | М***0 | Платформа | |
| 3 | П***0 | Брус заламывающий | |
| 4 | К***1 | Болт | |
| 5 | К***2 | Шайба специальная | |
| 6 | П***1 | Прокладка | |
| 7 | П***1 | Прокладка | |
| 8 | П***2 | Прокладка | |
| 9 | П***1 | Уголок | |
| 10 | П***4 | Втулка | |
| 11 | П***9 | Прокладка | |
| 12 | П***1 | Прокладка | |
| 13 | П***2 | Прокладка | |
| 14 | П***3 | Прокладка | |
| 15 | П***5 | Шайба | |
| 16 | П***5 | Петля | |
| 17 | П***8 | Кронштейн | |
| 18 | Б***6 | Болт М8-6ех16 – 7796 | |
| 19 | Б***6 | Болт М8-6ех20 – 7796 | |
| 20 | Б***6 | Болт М12-6ех25 – 7796 | |
| 21 | Б***6 | Болт М12-6ех35–7796 | |
| 22 | Б***6 | Болт3 М12-6ех40 – 7796 | |
| 23 | Б***6 | Болт М12-6ех45–7796 | |
| 24 | Б***6 | Болт М12-6ех90 – 7796 | |
| 25 | Б***6 | Болт М16-6ех60 – 7796 | |
| 26 | Г***5 | Гайка М8-6G – 5915 | |
| 27 | Г***5 | Гайка М12-6G–5915 | |
| 28 | Г***5 | Гайка М16-6G – 5915 | |
| 29 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 32 | Ш***8 | Шайба А.8.01-6958 | |
| 33 | Ш***8 | Шайба А.12.01-6958 | |
| 34 | Ш***1 | Шайба С.8.01-11371 | |
| 35 | П***2 | Проволока 1,6-0-4 – 3282 |
