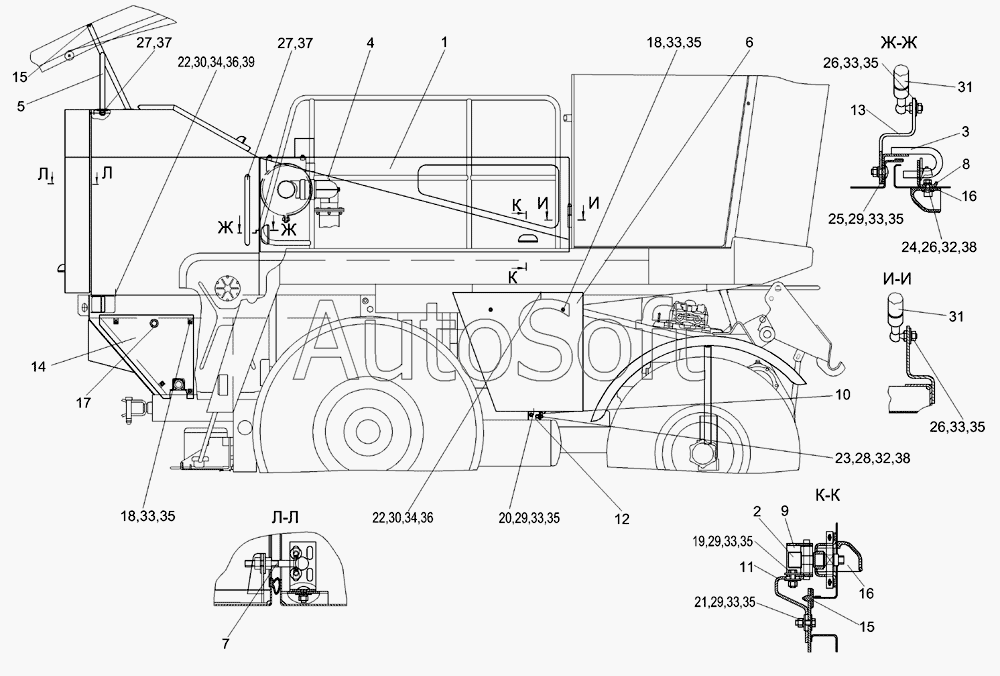

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Установка капотов КГС 0128000 (вид справа)
30
30
21
22
22
23
24
25
26
26
26
27
27
28
29
29
29
29
20
31
31
32
32
33
33
33
33
33
33
33
33
34
34
35
35
35
35
35
35
35
35
36
36
37
37
38
38
39
10
1
2
3
4
5
6
7
8
9
КГС 0128000
11
12
13
14
15
15
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Капот | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Зацеп | |
| 4 | К***1 | Поручень | |
| 5 | К***0 | Стойка | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Фиксатор | |
| 8 | К***0 | Замок | |
| 9 | К***А | Замок в сборе | |
| 10 | А***0 | Ограничитель капота | |
| 11 | К***4 | Кронштейн | |
| 12 | К***7 | Кронштейн | |
| 13 | К***4 | Кронштейн | |
| 14 | К***4 | Панель | |
| 15 | А***2 | Прокладка | |
| 16 | К***5 | Рукоятка | |
| 17 | 5***2 | Втулка | |
| 18 | Б***6 | Болт М8-6ех16-7796 | |
| 19 | Б***6 | Болт М8-6ех20-7796 | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***6 | Болт М8-6ех65-7796 | |
| 22 | Б***6 | Болт М12-6ех35-7796 | |
| 23 | Б***8 | Болт М6-6ех16-7798 | |
| 24 | Б***2 | Болт М6-6ех16-7802 | |
| 25 | Б***2 | Болт М8-6ех20-7802 | |
| 26 | Г***6 | Гайка М8-6G-2526 | |
| 27 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | П***0 | Пружина газовая 11.6308010-40 | |
| 32 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 35 | Ш***8 | Шайба А.8.01-6958 | |
| 36 | Ш***8 | Шайба А.12.01-6958 | |
| 37 | Ш***8 | Шайба А.20.01-6958 | |
| 38 | Ш***1 | Шайба C.6.01-11371 | |
| 39 | Ш***1 | Шайба C.12.01-11371 |
