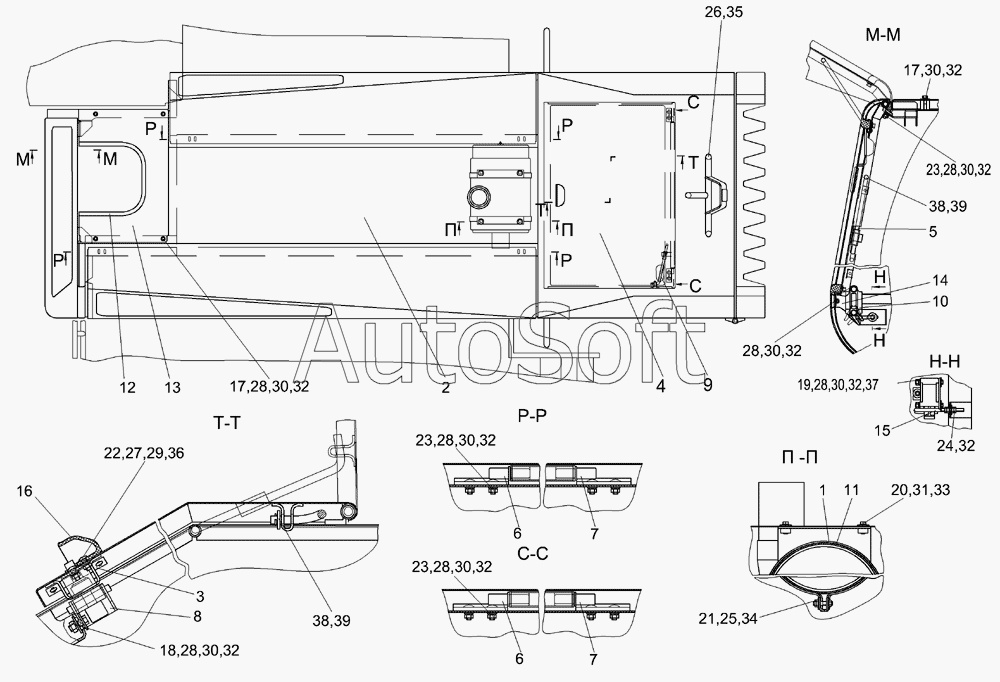

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Установка капотов КГС 0128000 (вид сверху)
30
30
30
30
30
30
30
30
21
22
23
23
23
24
25
26
27
28
28
28
28
28
28
28
29
20
31
32
32
32
32
32
32
32
32
32
33
34
35
36
37
38
38
39
39
10
1
2
3
4
5
6
6
7
7
8
9
КГС 0128000
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Хомут | |
| 2 | К***0 | Каркас | |
| 3 | К***0 | Фиксатор | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Фиксатор | |
| 6 | К***0 | Петля | |
| 7 | К***1 | Петля | |
| 8 | К***А | Замок в сборе | |
| 9 | К***А | Фиксатор | |
| 10 | У***0 | Замок | |
| 11 | 2***5 | Воздухоочиститель | |
| 12 | К***8 | Уплотнение (Уплотнение Т-70(фирма “Stomil”, Польша) L=1000 мм+5 мм) | |
| 13 | К***3 | Крышка | |
| 14 | К***6 | Кронштейн | |
| 15 | К***7 | Фиксатор | |
| 16 | К***5 | Рукоятка | |
| 17 | Б***6 | Болт М8-6ех16-7796 | |
| 18 | Б***6 | Болт М8-6ех20-7796 | |
| 19 | Б***6 | Болт М8-6ех65-7796 | |
| 20 | Б***6 | Болт М10-6ех40-7796 | |
| 21 | Б***6 | Болт М12-6ех25-7796 | |
| 22 | Б***2 | Болт М6-6ех16-7802 | |
| 23 | Б***2 | Болт М8-6ех20-7802 | |
| 24 | Г***6 | Гайка М8-6G-2526 | |
| 25 | Г***6 | Гайка М10-6G-2526 | |
| 26 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***8 | Шайба А.8.01-6958 | |
| 33 | Ш***8 | Шайба А.10.01-6958 | |
| 34 | Ш***8 | Шайба А.12.01-6958 | |
| 35 | Ш***8 | Шайба А.20.01-6958 | |
| 36 | Ш***1 | Шайба С.6.01-11371 | |
| 37 | Ш***1 | Шайба С.8.01-11371 | |
| 38 | Ш***1 | Шайба С.10.01-11371 | |
| 39 | Ш***7 | Шплинт 2,5х18-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
