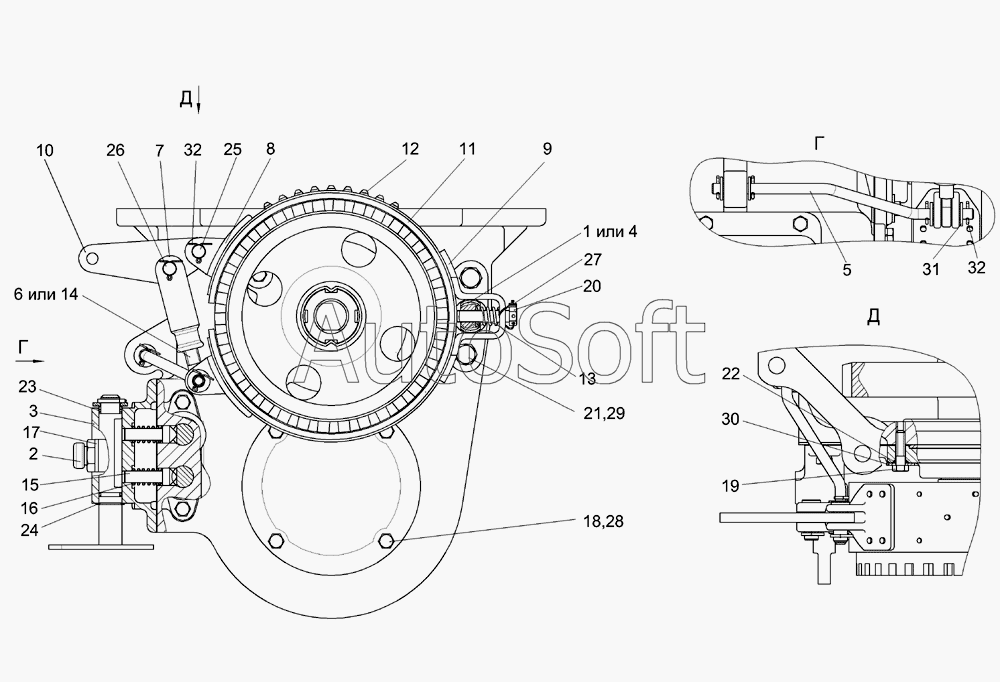

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Коробка передач КГС 0107020 (вид сзади)
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
32
8
1
2
3
4
5
6
7
КГС 0107020
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-4-1-6 | 5***6 | Лента тормоза | |
| КГС 0107020 | К***0 | Коробка передач | |
| 1 | К***0 | Палец тормоза | |
| 2 | Р***0 | Сапун | |
| 3 | К***1 | Крышка | |
| 4 | К***5 | Палец тормоза | |
| 5 | К***1 | Ось | |
| 6 | К***2 | Ушко | |
| 7 | 2***1 | Вилка | |
| 8 | 2***2 | Накладка | |
| 9 | 4***А | Скоба | |
| 10 | 4***5 | Рычаг | |
| 11 | 5***2 | Лента | |
| 12 | 5***2 | Лента | |
| 13 | 6***А | Пружина | |
| 14 | 6***4 | Ушко | |
| 15 | 6***А | Фиксатор | |
| 16 | 6***6 | Пружина | |
| 17 | Р***2 | Прокладка | |
| 18 | Б***6 | Болт М8-6ех25-7796 | |
| 19 | Б***6 | Болт М8-6ех30-7796 | |
| 20 | Б***6 | Болт 3М10-6ех45-7796 | |
| 21 | Б***6 | Болт М12-6ех30-7796 | |
| 22 | К***3 | Кольцо 008-012-25-2-2-18829/9833 | |
| 23 | К***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 24 | К***2 | Кольцо В20-13942 | |
| 25 | О***0 | Ось 6-10b12х30-9650 | |
| 26 | О***0 | Ось 6-10b12х32-9650 | |
| 27 | П***) | Проволока 0,7-0-Ч-3282 (L=120+2 мм) | |
| 28 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 30 | Ш***8 | Шайба А.8.01-6958 | |
| 31 | Ш***1 | Шайба С.10.01-11371 | |
| 32 | Ш***7 | Шплинт 2,5х18-397 |
