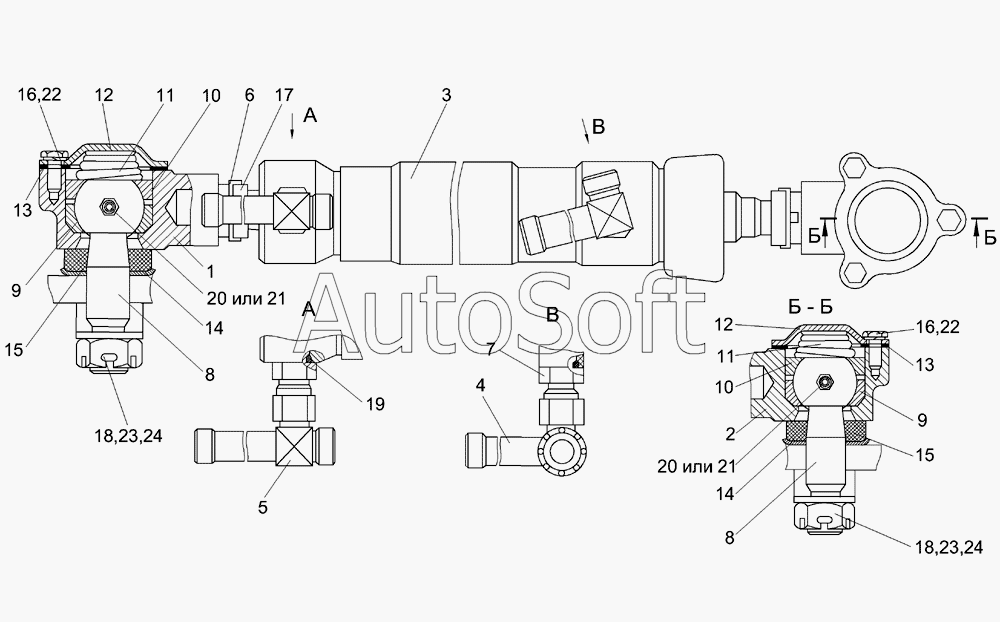

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Гидроцилиндр КИЛ 0118460
20
14
14
15
15
16
16
17
18
18
19
13
20
21
21
22
22
23
23
24
24
8
1
2
3
4
5
6
7
8
КИЛ 0118460
9
9
10
10
11
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0118460 | К***0 | Гидроцилиндр | |
| КИЛ 0118660 | К***0 | Наконечник левый | |
| КИЛ 0118680 | К***0 | Наконечник правый | |
| 1 | К***0 | Наконечник | |
| 2 | К***0 | Наконечник | |
| 3 | К***А | Гидроцилиндр | |
| 4 | К***Б | Тройник | |
| 5 | К***А | Тройник | |
| 6 | К***1 | Шайба | |
| 7 | Н***3 | Штуцер ввертный | |
| 8 | 1***2 | Палец шаровой | |
| 8 | 1***2 | Палец шаровой | |
| 9 | 1***6 | Вкладыш верхний | |
| 9 | 1***6 | Вкладыш верхний | |
| 10 | 1***7 | Вкладыш нижний | |
| 10 | 1***7 | Вкладыш нижний | |
| 11 | 1***9 | Пружина | |
| 11 | 1***9 | Пружина | |
| 12 | 1***0 | Крышка | |
| 12 | 1***0 | Крышка | |
| 13 | 1***5 | Прокладка | |
| 13 | 1***5 | Прокладка | |
| 14 | 1***3 | Крышка защитной накладки головки поперечной рулевой тяги | |
| 14 | 1***3 | Крышка защитной накладки головки поперечной рулевой тяги | |
| 15 | 1***4 | Накладка | |
| 15 | 1***4 | Накладка | |
| 16 | Б***6 | Болт М8-6ех16-7796 | |
| 16 | Б***6 | Болт М8-6ех16-7796 | |
| 17 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 18 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 18 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 19 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 20 | М***3 | Масленка 1.2-19853 | |
| 20 | М***3 | Масленка 1.2-19853 | |
| 21 | М***3 | Масленка 1.3-19853 | |
| 21 | М***3 | Масленка 1.3-19853 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***1 | Шайба 20.01-11371 | |
| 23 | Ш***1 | Шайба 20.01-11371 | |
| 24 | Ш***7 | Шплинт 4х36-397 | |
| 24 | Ш***7 | Шплинт 4х36-397 |
