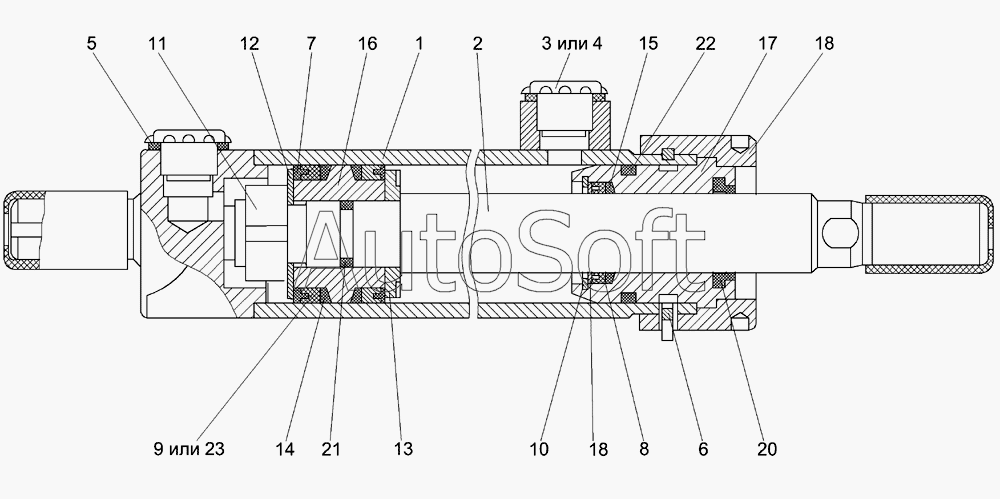

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Гидроцилиндр КИЛ 0118860А
11
23
22
21
20
19
18
17
16
15
14
13
12
КИЛ 0118860А
10
9
8
7
6
5
4
3
2
1
КИЛ 0118860А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0118860А | К***А | Гидроцилиндр | |
| КИЛ 0118860А | К***А | Гидроцилиндр | |
| 1 | К***0 | Корпус цилиндра | |
| 2 | К***4 | Шток | |
| 3 | К***4 | Пробка М20х1,5-6-22241 | |
| 4 | 1***А | Пробка | |
| 5 | 1***2 | Шайба | |
| 6 | 1***7 | Стопор | |
| 7 | 1***2 | Манжетодержатель | |
| 8 | 1***3 | Манжета 38х28 | |
| 9 | 1***1 | Манжета 50х40 | |
| 10 | 1***4 | Кольцо . | |
| 11 | 1***1 | Гайка | |
| 12 | 1***1 | Шайба | |
| 13 | 1***1 | Шайба | |
| 14 | 1***1 | Кольцо защитное | |
| 15 | 1***1 | Кольцо защитное | |
| 16 | 1***3 | Поршень | |
| 17 | 1***4 | Втулка | |
| 18 | 1***5 | Крышка | |
| 19 | 1***2 | Шайба | |
| 20 | Г***1 | Грязесъемник 2-28-24811 | |
| 21 | К***3 | Кольцо 018-022-25-2-2-18829/9833 | |
| 22 | К***3 | Кольцо 042-050-46-2-2-18829/9833 | |
| 23 | М***6 | Манжета 1-50х40-4-14896 |
