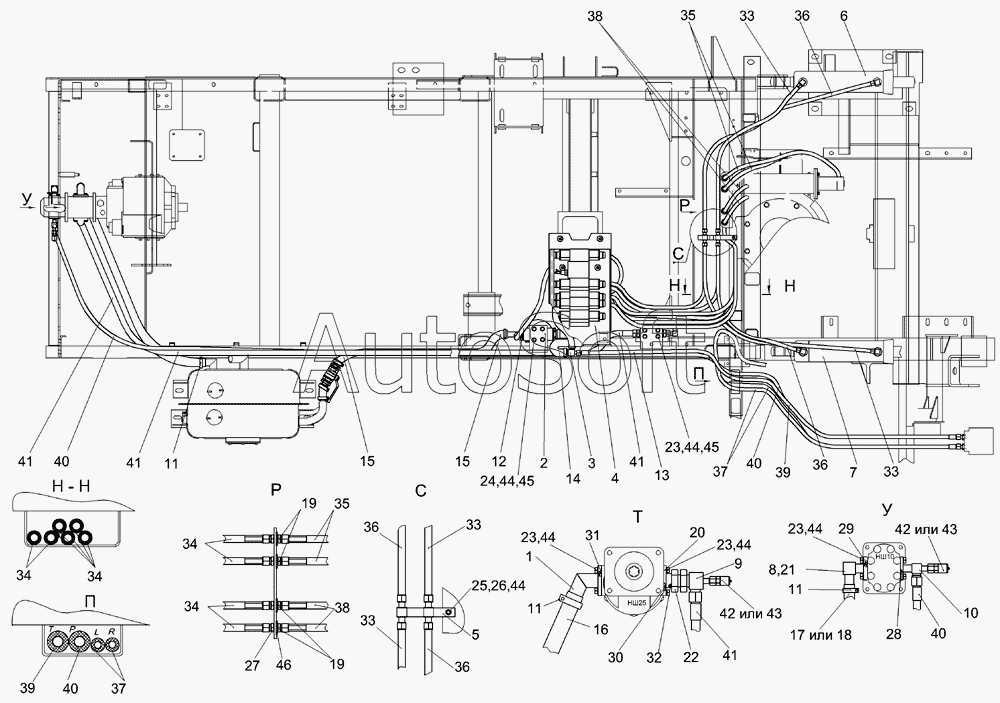

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Гидросистема рабочих органов и рулевого управления КГС 0125000 (вид сверху)
35
35
24
25
26
27
28
29
30
31
32
33
33
33
33
34
34
34
34
23
23
23
23
36
36
36
36
37
37
38
38
39
39
40
40
40
40
41
41
41
41
42
42
43
43
44
44
44
44
44
44
45
45
46
12
1
2
3
4
5
6
7
8
9
10
11
11
11
КГС 0125000
13
14
15
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0125000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Кран | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Гидроблок | |
| 5 | К***0 | Планка | |
| 6 | К***0 | Гидроцилиндр | |
| 7 | К***1 | Гидроцилиндр | |
| 8 | К***0 | Угольник | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Тройник | |
| 11 | А***0 | Хомут | |
| 12 | К***2 | Рукав (Рукав 12х20-1,6-10362 L=1700+5 мм) | |
| 13 | К***4 | Рукав (Рукав 20х29-1,6-10362 L=1000+5 мм) | |
| 14 | К***1 | Рукав (Рукав 25х35-1,6-10362 L=700+5 мм) | |
| 15 | К***2 | Рукав (Рукав 25х35-1,6-10362 L=1100+5 мм) | |
| 16 | К***2 | Рукав (Рукав Б-1-25-5398 L=650+5 мм) | |
| 17 | К***3 | Рукав (Рукав всасывающий Т-605 (SAE100R4) DN1914A-12 L=950+5 мм) | |
| 18 | К***4 | Рукав (Рукав всасывающий 17G-12 (SAE100R4) DN20 L=950+5 мм) | |
| 19 | П***9 | Штуцер | |
| 20 | К***1 | Фланец | |
| 21 | У***7 | Полуфланец | |
| 22 | У***8 | Штуцер | |
| 23 | Б***6 | Болт М8-6ех20-7796 | |
| 24 | Б***6 | Болт М8-6ех25-7796 | |
| 25 | Б***6 | Болт М8-6ех60-7796 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 28 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 29 | К***3 | Кольцо 019-023-25-2-2-18829/9833 | |
| 30 | К***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 31 | К***3 | Кольцо 038-042-25-2-2-18829/9833 | |
| 32 | К***R | Кольцо уплотнительное 16,5х2,5 70NBR | |
| 33 | 6***0 | Рукав высокого давления 6-1SN-M16x1,5-60-800 | |
| 34 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1400 | |
| 35 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1500 | |
| 36 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1120 | |
| 37 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1900 | |
| 38 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-2200 | |
| 39 | 1***0 | Рукав высокого давления 12-2SN-M20x1,5-60-2500 | |
| 40 | 1***0 | Рукав высокого давления 12-2SN-M20x1,5-60-4200-0-90 | |
| 41 | 1***0 | Рукав высокого давления 16-2SN-M27x1,5-60-1600-0-90 | |
| 42 | А***я | Соединение резьбовое с колпачком АВ20-11/808 (фирма “Bosch-Rexrot”, Германия | |
| 43 | S***) | Измерительная муфта SMK20-08L-VK (фирма “Stauff”, Германия) | |
| 44 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 45 | Ш***1 | Шайба С.6.01-11371 | |
| 46 | Ш***1 | Шайба С.16.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
