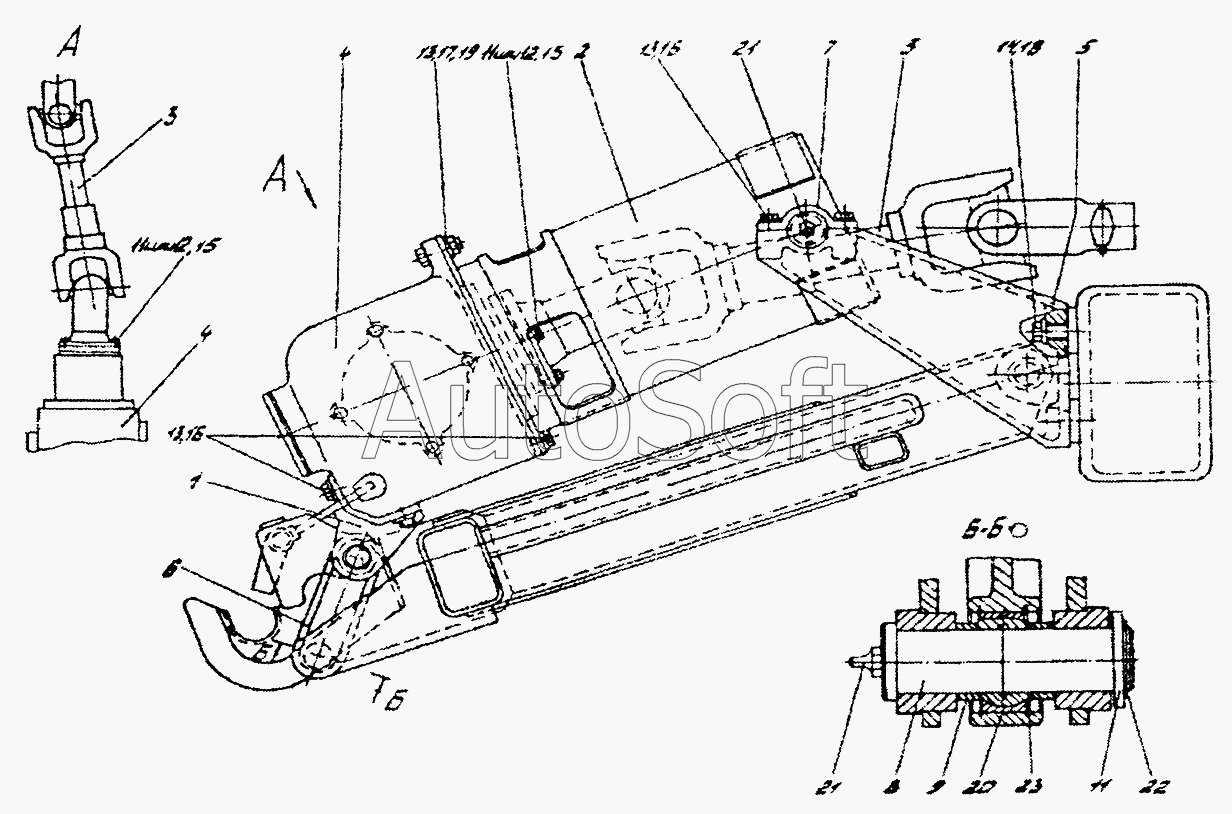

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Установка редуктора (КЗР0100010Б)
12
12
23
22
21
21
20
19
18
17
16
15
15
15
15
15
14
13
13
13
12
12
1
11
11
11
11
11
11
9
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Опора | |
| 2 | К***Б | Труба | |
| 3 | К***А | Вал карданный телескопический | |
| 3 | К***А | Вал карданный телескопический | |
| 4 | К***А | Редуктор | |
| 5 | К***Б | Опора | |
| 6 | К***Б | Проводок | |
| 7 | К***Б | Крышка | |
| 8 | К***Б | Ось | |
| 9 | К***А | Втулка | |
| 10 | К***9 | Шайба | |
| 11 | К***9 | Шайба | |
| 11 | К***9 | Шайба | |
| 12 | К***8 | Шайба | |
| 12 | К***8 | Шайба | |
| 13 | К***6 | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | [***] | Болт М12-6gх30-7736 | |
| 15 | [***] | Болт М12-6gх30-7736 | |
| 16 | [***] | Болт М16-6gх35-7796 | |
| 17 | [***] | Болт М16-6gх50-7796 | |
| 18 | [***] | Болт М20-6gх70-7796 | |
| 19 | [***] | Гайка М16-6g-5915 | |
| 20 | [***] | Подшипник ШС-30-3635 | |
| 21 | [***] | Масленка 1.2-19853 | |
| 22 | [***] | Кольцо В30-13942 | |
| 23 | [***] | Кольцо В47-13942 |
