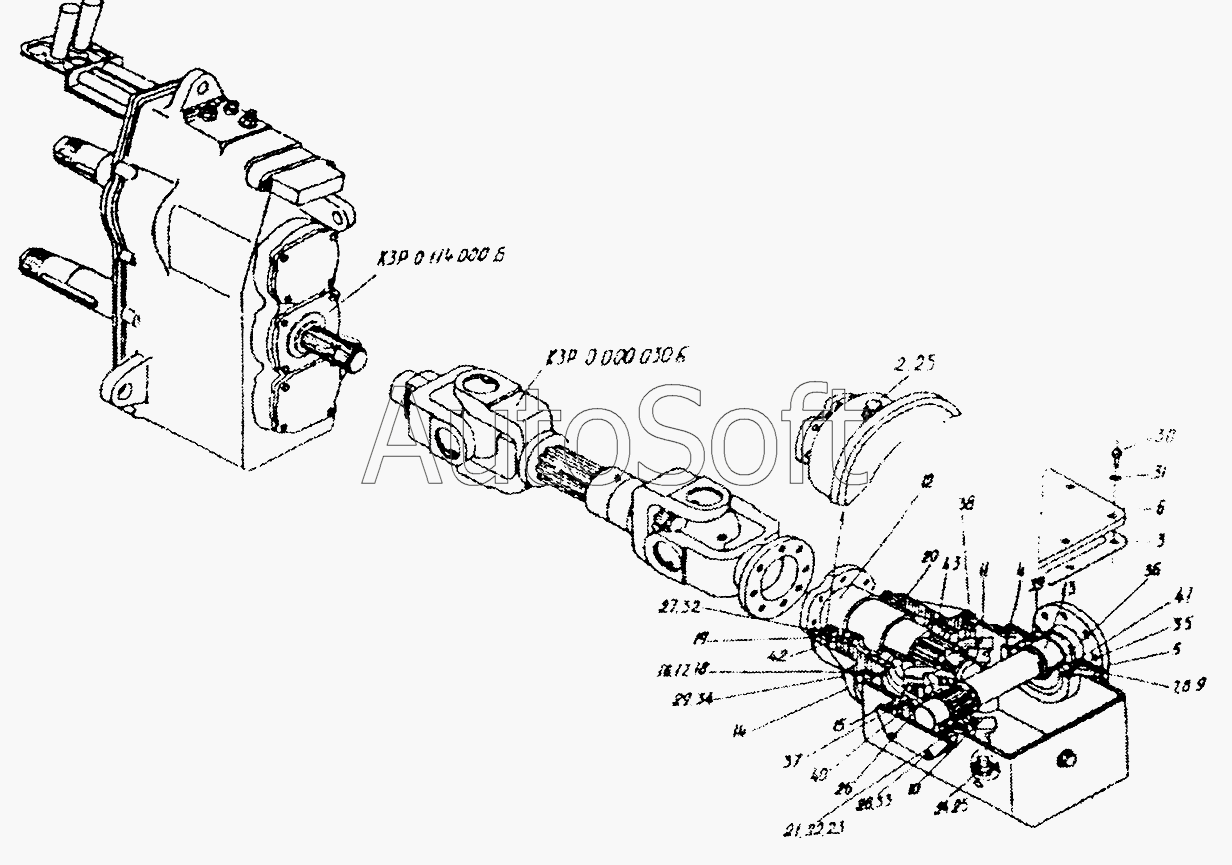

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Редуктор (КЗР0104000А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0104010 | К***0 | Шестерня | |
| КЗР0104030А | К***А | Крышка | |
| 1 | К***0 | Крышка | |
| 2 | Р***0 | Сапун | |
| 3 | К***А | Прокладка | |
| 4 | К***А | Корпус | |
| 5 | К***А | Крышка | |
| 6 | К***А | Крышка | |
| 7 | К***А | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***А | Шестерня | |
| 11 | К***А | Шестерня | |
| 12 | К***5 | Вал | |
| 13 | К***А | Вал | |
| 14 | К***А | Втулка | |
| 15 | К***4 | Вал | |
| 16 | К***1 | Прокладка регулировочная | |
| 17 | К***1 | Прокладка регулировочная | |
| 18 | К***2 | Прокладка регулировочная | |
| 19 | К***4 | Прокладка | |
| 20 | К***6 | Стакан редуктора | |
| 21 | К***1 | Прокладка | |
| 22 | К***2 | Прокладка | |
| 23 | К***3 | Прокладка | |
| 24 | К***5 | Пробка | |
| 25 | Р***2 | Прокладка | |
| 25 | Р***2 | Прокладка | |
| 26 | У***1 | Гайка | |
| 27 | [***] | Болт М8-6gх25.58-7796 | |
| 28 | [***] | Болт М10-6gх30.88-7796 | |
| 29 | [***] | Болт М12-6gх40.88-7796 | |
| 30 | [***] | Болт М6-6gх16.88-7798 | |
| 31 | [***] | Шайба 6.65Г-6402 | |
| 32 | [***] | Шайба 8.65Г-6402 | |
| 33 | [***] | Шайба 10.65Г-6402 | |
| 34 | [***] | Шайба 12.65Г-6402 | |
| 35 | [***] | Кольцо 104-110-36-9833 | |
| 36 | [***] | Кольцо В60-13942 | |
| 37 | [***] | Кольцо 094-100-36-2-2-18829/9833 | |
| 38 | [***] | Кольцо 180-185-36-2-2-18829/9833 | |
| 39 | [***] | Манжета 2.2-70х95-1-8752 | |
| 40 | [***] | Подшипник 7309А-27365 | |
| 41 | [***] | Подшипник 7512 | |
| 42 | [***] | Подшипник 7514 | |
| 43 | [***] | Подшипник 7613 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
