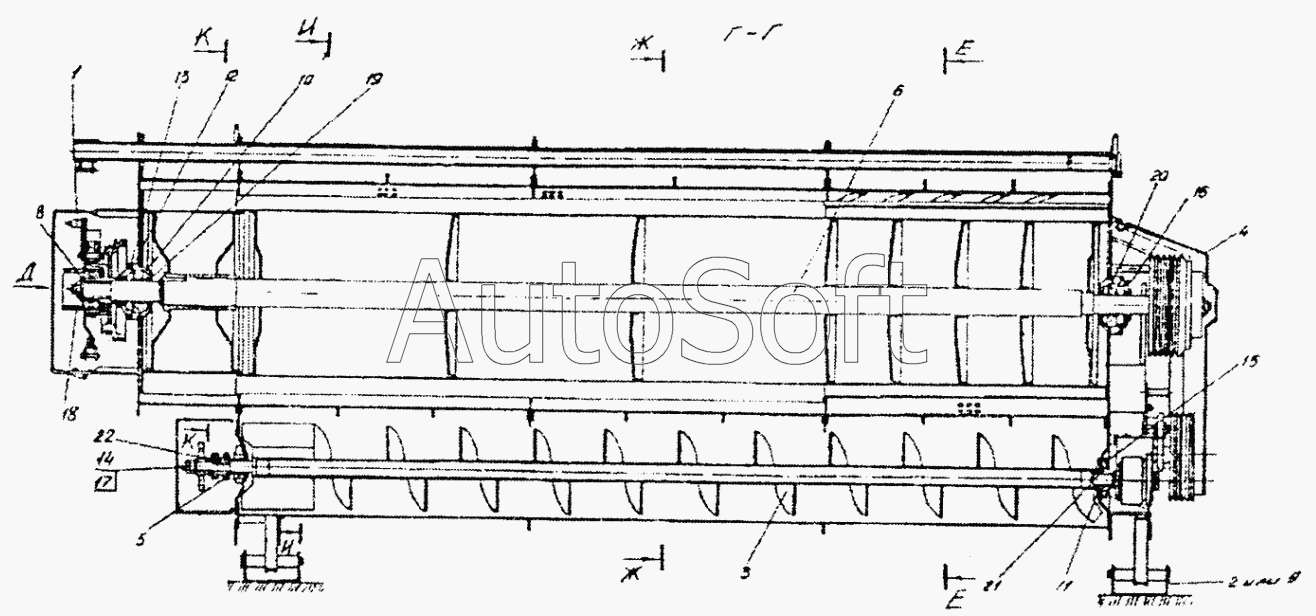

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Молотильно-сепарирующее устройство (КЗР0101000Б)
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Храповой механизм | |
| 2 | К***Б | Опора | |
| 3 | К***Б | Шнек МСУ | |
| 4 | К***0 | Кожух | |
| 5 | К***А | Звездочка | |
| 6 | К***Б | Ротор МСУ | |
| 8 | К***Б | Шайба | |
| 9 | К***А | Опора | |
| 10 | К***1 | Корпус | |
| 11 | К***1 | Крышка | |
| 12 | К***1 | Прокладка | |
| 13 | К***3 | Крышка подшипника | |
| 14 | К***5 | Шайба | |
| 15 | К***1 | Корпус подшипника | |
| 16 | П***4 | Штуцер | |
| 17 | [***] | Гайка М24х2-6g-2526 | |
| 18 | [***] | Гайка М36х3-6g-2526 | |
| 19 | [***] | Манжета 1.1-80-105-1-8752 | |
| 20 | [***] | Подшипник 11216-28428 | |
| 21 | [***] | Подшипник 1680208 | |
| 22 | [***] | Шпонка 10х8х63-23360 |
