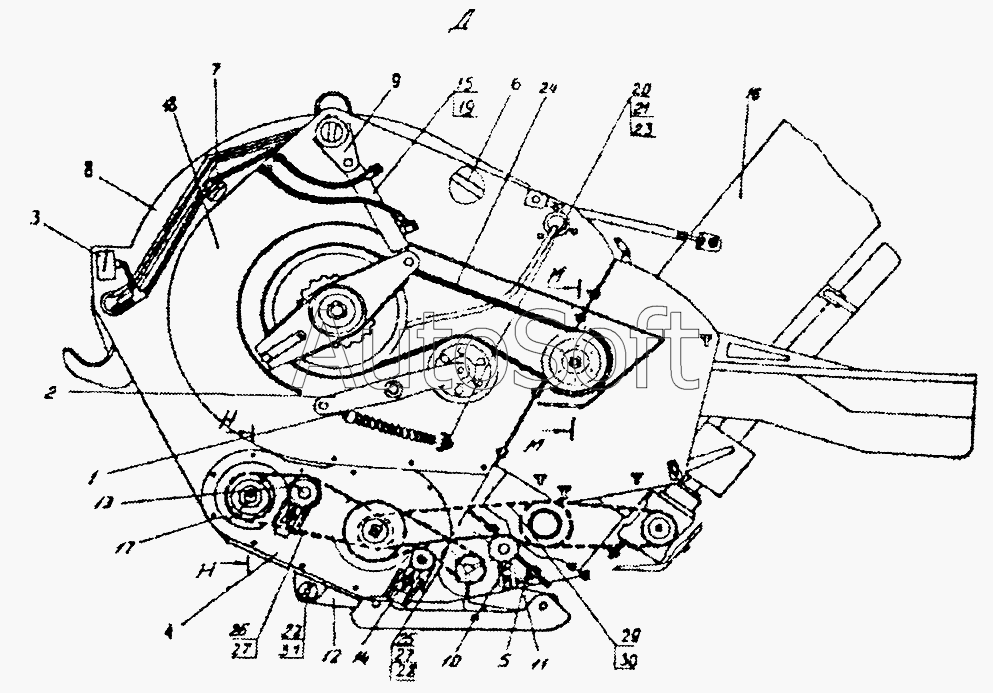

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Молотильно-сепарирующее устройство (КЗР0101000Б)
16
31
30
29
28
27
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Пружина | |
| 2 | К***В | Рычаг | |
| 3 | К***Б | Фонарь МСУ | |
| 4 | К***0 | Фланец | |
| 5 | К***Б | Крышка | |
| 6 | К***0 | Крышка задняя | |
| 7 | К***1 | Крышка передняя | |
| 8 | К***0 | Боковина левая | |
| 9 | К***Б | Кронштейн | |
| 10 | К***1 | Звездочка натяжная | |
| 11 | К***А | Рычаг | |
| 12 | К***4 | Рычаг | |
| 13 | К***0 | Звездочка натяжная | |
| 14 | К***1 | Звездочка натяжная | |
| 15 | К***0 | Система гидравлическая реверса МСУ | |
| 16 | К***В | Элеватор | |
| 17 | К***0 | Кожух | |
| 18 | К***0 | Ограждение | |
| 19 | К***А | Гидроцилиндр | |
| 20 | К***9 | Шайба сферическая | |
| 21 | К***1 | Болт специальный | |
| 22 | К***А | Ось | |
| 23 | [***] | Гайка М10-6g-5915 | |
| 24 | [***] | Ремень 2МВ2362La "Optibelt" | |
| 25 | [***] | Цепь 19,05 DIN-Einfосh-Rоllеn-kettеn 12B-1 (L=1238,25, z=65) | |
| 26 | [***] | Цепь 19,05 DIN-EinfachRollenketten DIN8187/ISO60612B-1 (L=1047,75, z=75) | |
| 27 | [***] | Звено 19,05 Verbindungsglled mit Feder DIN8188/ISO606 Type S12B-1 | |
| 28 | [***] | Звено 19,05 Verbindungsglled mil SplintDIN8188 ISO606 Type S12B-1 | |
| 29 | [***] | Цепь ПР-25,4 DIN-EinfachRollenketten DIN8187/ISO60616B-1 (L=1397,0, z=55) | |
| 30 | [***] | Звено ПР-25,4С-ПР-25,4 Verbindungsglled mit Splint DIN8188/ISO606 Type S16B-1 | |
| 31 | [***] | Шплинт 5х45-397 |
