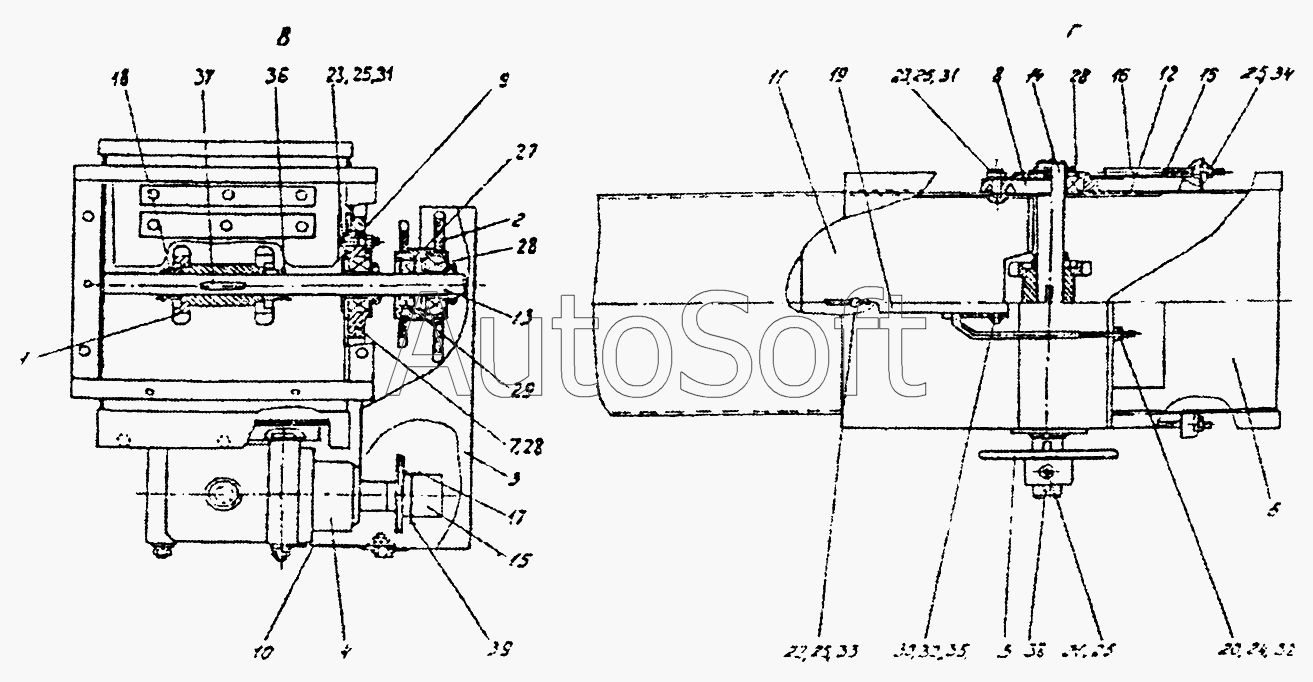

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Элеватор вороха (КЗР0106000В)
30
21
22
23
23
24
25
25
25
25
26
27
28
28
28
29
20
31
31
32
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Блок звездочек | |
| 2 | К***Б | Блок звездочек | |
| 3 | К***Б | Ограждение | |
| 4 | К***В | Редуктор | |
| 5 | К***Б | Звездочка | |
| 6 | К***Б | Крышка | |
| 7 | К***Б | Корпус | |
| 8 | К***А | Корпус | |
| 9 | К***Б | Крышка | |
| 10 | К***Б | Кронштейн | |
| 11 | К***Б | Направляющая | |
| 12 | К***Б | Пластина | |
| 13 | К***В | Вал | |
| 14 | К***В | Вал | |
| 15 | К***Б | Звездочка | |
| 16 | К***Б | Шпилька | |
| 17 | К***Б | Винт | |
| 18 | К***Б | Втулка | |
| 19 | К***А | Рычаг защелки | |
| 20 | К***А | Скоба защелки | |
| 21 | [***] | Винт 8М10-6gх30-1485 | |
| 22 | [***] | Болт М10-6gх25-7802 | |
| 23 | [***] | Болт М10-6gх35-7802 | |
| 24 | [***] | Гайка M8-6g-5915 | |
| 25 | [***] | Гайка М10-6g-5915 | |
| 26 | [***] | Гайка М12-6g-5915 | |
| 27 | [***] | Кольцо В62-13943 | |
| 28 | [***] | Подшипник 1680206 | |
| 29 | [***] | Подшипник 180206-8882 | |
| 30 | [***] | Ось 6-8B12х45-9650 | |
| 31 | [***] | Шайба 10.65Г-6402 | |
| 32 | [***] | Шайба С8.01-11371 | |
| 33 | [***] | Шайба С10.01-11371 | |
| 34 | [***] | Шайба С12.01-11371 | |
| 35 | [***] | Шплинт 2х16-397 | |
| 36 | [***] | Шплинт 5х40-397 | |
| 37 | [***] | Шпонка 8х7х45-23360 | |
| 38 | [***] | Шпонка 8х7х56-23360 | |
| 39 | [***] | Проволока 1,6-g-I-3282 |
