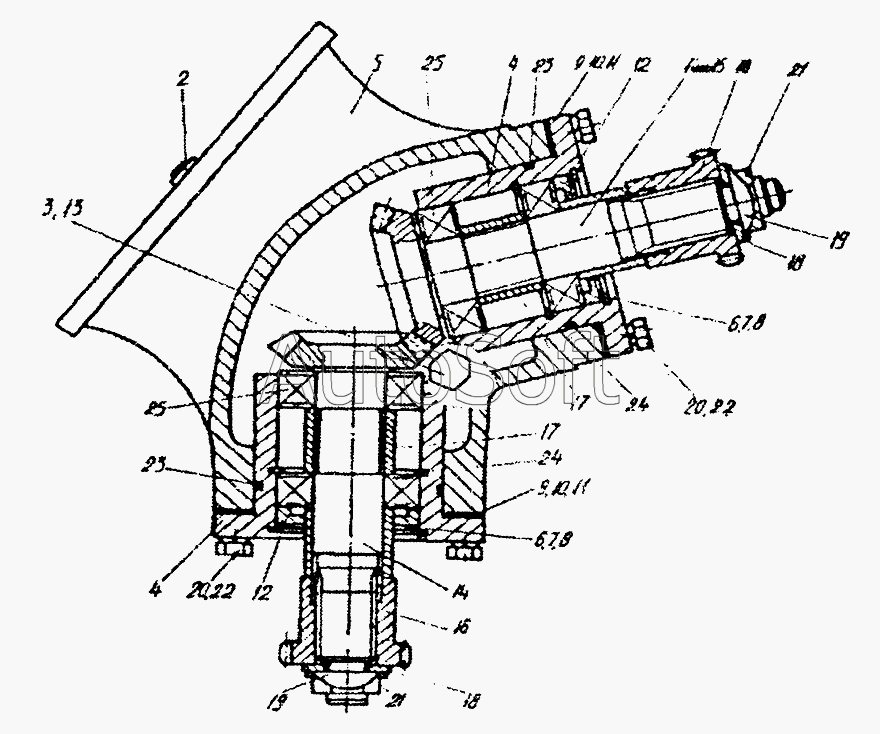

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Редуктор конический (КЗР0210000А)
21
21
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
21
16
16
22
22
23
23
23
23
24
24
24
24
25
25
25
25
8
8
2
3
4
4
4
4
4
5
6
6
6
6
7
7
1
8
8
9
9
10
10
10
11
11
12
12
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0210050А | К***А | Стакан | |
| КЗР0210060А | К***А | Стакан | |
| 1 | К***А | Вал-шестерня | |
| 2 | К***0 | Клапан предохранительный | |
| 3 | К***1 | Прокладка | |
| 4 | К***А | Стакан | |
| 4 | К***А | Стакан | |
| 4 | К***1 | Прокладка | |
| 5 | К***А | Корпус | |
| 6 | К***А | Прокладка | |
| 6 | К***А | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***А | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***1 | Втулка | |
| 12 | К***1 | Втулка | |
| 13 | К***А | Пробка | |
| 14 | К***А | Вал-шестерня | |
| 15 | К***А | Вал-шестерня | |
| 16 | К***А | Полумуфта | |
| 16 | К***А | Полумуфта | |
| 17 | К***А | Втулка | |
| 17 | К***А | Втулка | |
| 18 | П***4 | Шайба | |
| 18 | П***4 | Шайба | |
| 19 | П***5 | Шайба | |
| 19 | П***5 | Шайба | |
| 20 | [***] | Болт М10-6gх25-7796 | |
| 21 | [***] | Гайка М18х1,5-60-5916 | |
| 21 | [***] | Гайка М18х1,5-60-5916 | |
| 22 | [***] | Шайба 10.65Г-6402 | |
| 23 | [***] | Кольцо 075-080-25-2-2-9833/18829 | |
| 23 | [***] | Кольцо 075-080-25-2-2-9833/18829 | |
| 24 | [***] | Кольцо В62-13942 | |
| 24 | [***] | Кольцо В62-13942 | |
| 25 | [***] | Подшипник 180206-8882 | |
| 25 | [***] | Подшипник 180206-8882 |
