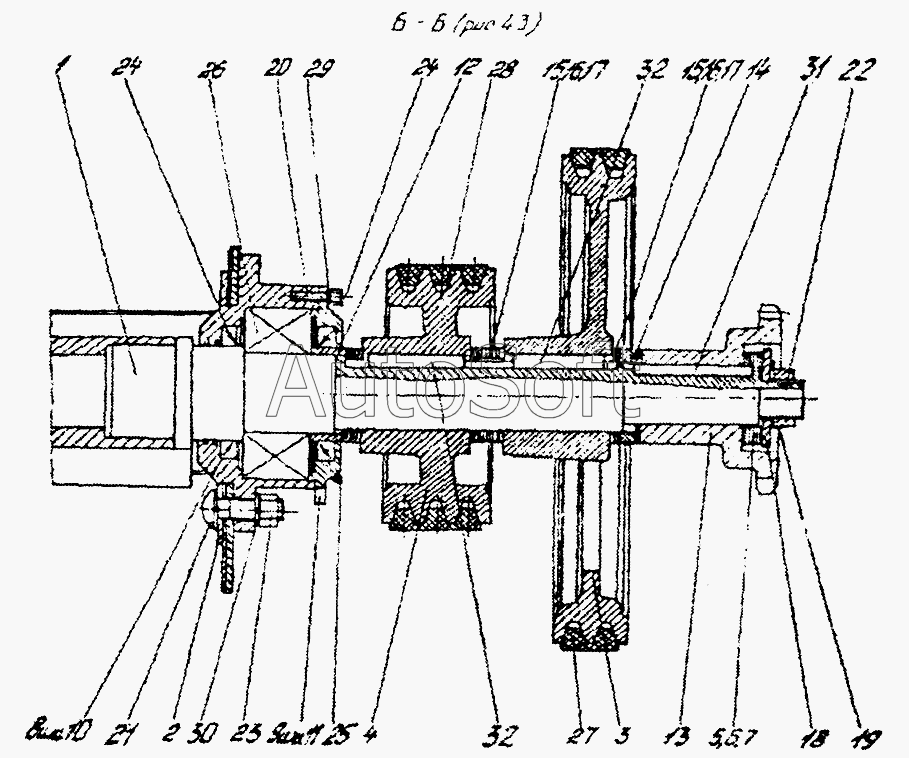

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Шкивы, шнек, поддон
17
32
32
31
30
29
28
27
26
25
24
24
23
22
21
20
19
18
1
16
16
16
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Шнек | |
| 2 | К***Б | Поддон | |
| 3 | К***А | Шкив | |
| 4 | К***8 | Шкив | |
| 5 | К***А | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Шайба | |
| 8 | К***1 | Корпус | |
| 9 | К***А | Крышка | |
| 10 | К***В | Корпус | |
| 11 | К***Б | Крышка | |
| 12 | К***Б | Втулка | |
| 13 | К***В | Звездочка | |
| 14 | К***6 | Кольцо | |
| 15 | К***А | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | К***2 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | П***1 | Шайба специальная | |
| 20 | [***] | Болт М6-6gх15-7798 | |
| 21 | [***] | Болт М12-6gх40-7802 | |
| 22 | [***] | Гайка М27х2-6g-252б | |
| 23 | [***] | Гайка М12-6g-5915 | |
| 24 | [***] | Манжета 1.2-60х85-8752 | |
| 25 | [***] | Масленка 1.2-19853 | |
| 26 | [***] | Подшипник 53610-24696 | |
| 27 | [***] | Ремень многопрофильный 2НВ2362Lа "Optibelt" | |
| 28 | [***] | Ремень многопрофильный 3НВ2662La "Optibelt" | |
| 29 | [***] | Шайба 6.65Г-6402 | |
| 30 | [***] | Шайба 12.65Г-6402 | |
| 31 | [***] | Шпонка 10х8х70-23360 | |
| 32 | [***] | Шпонка 2-14х9х63-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
