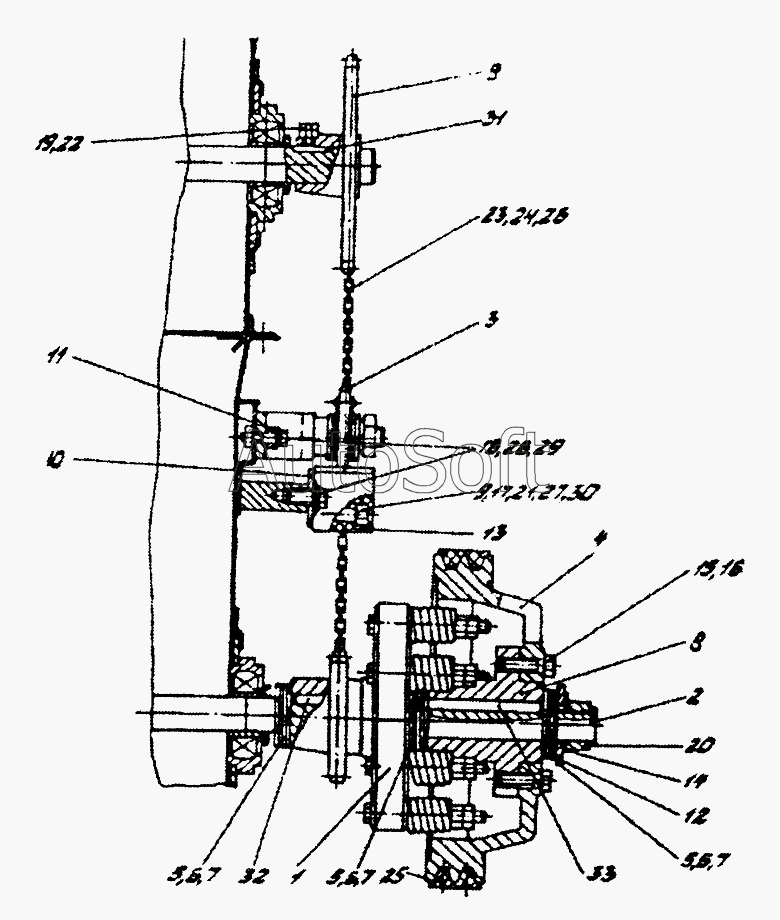

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Шкив (КЗР0202840А)
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202840А | К***А | Шкив | |
| 1 | К***Б | Муфта фрикционная | |
| 2 | К***Б | Шнек | |
| 3 | П***0 | Устройство натяжное | |
| 4 | К***2 | Шкив | |
| 5 | К***А | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Шайба | |
| 8 | К***8 | Ступица | |
| 9 | К***Б | Звездочка | |
| 10 | К***2 | Кронштейн | |
| 11 | К***А | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | К***6 | Шайба | |
| 14 | П***1 | Шайба специальная | |
| 15 | У***1 | Болт | |
| 16 | У***7 | Шайба | |
| 17 | [***] | Болт М8-6gх50-7796 | |
| 18 | [***] | Болт М10-6gх25-7796 | |
| 19 | [***] | Винт ВМ10-6gх30-1482 | |
| 20 | [***] | Гайка М27х2-6g-2526 | |
| 21 | [***] | Гайка М8-6g-5915 | |
| 22 | [***] | Гайка М10-6g-5915 | |
| 23 | [***] | Звено Verbindungliеd mit Feder DIN8188/ISO606 Туре Е | |
| 24 | [***] | Звено Gerkropftes Glied mit Splint Туре L | |
| 25 | [***] | Ремень многопрофильный 2НВ2907Lа "Optibelt" | |
| 26 | [***] | Цепь DIN-Еinfach Rollenketten DIN8187/ISO60612В-1 (L=1162,05, z=61) | |
| 27 | [***] | Шайба 8.65Г-6402 | |
| 28 | [***] | Шайба 10.65Г-6402 | |
| 29 | [***] | Шайба А10.01-6958 | |
| 30 | [***] | Шайба С8.01-11371 | |
| 31 | [***] | Шпонка 8х7х45-23360 | |
| 32 | [***] | Шпонка 10х8х63-23360 | |
| 33 | [***] | Шпонка 2-10х8х70-23360 |
