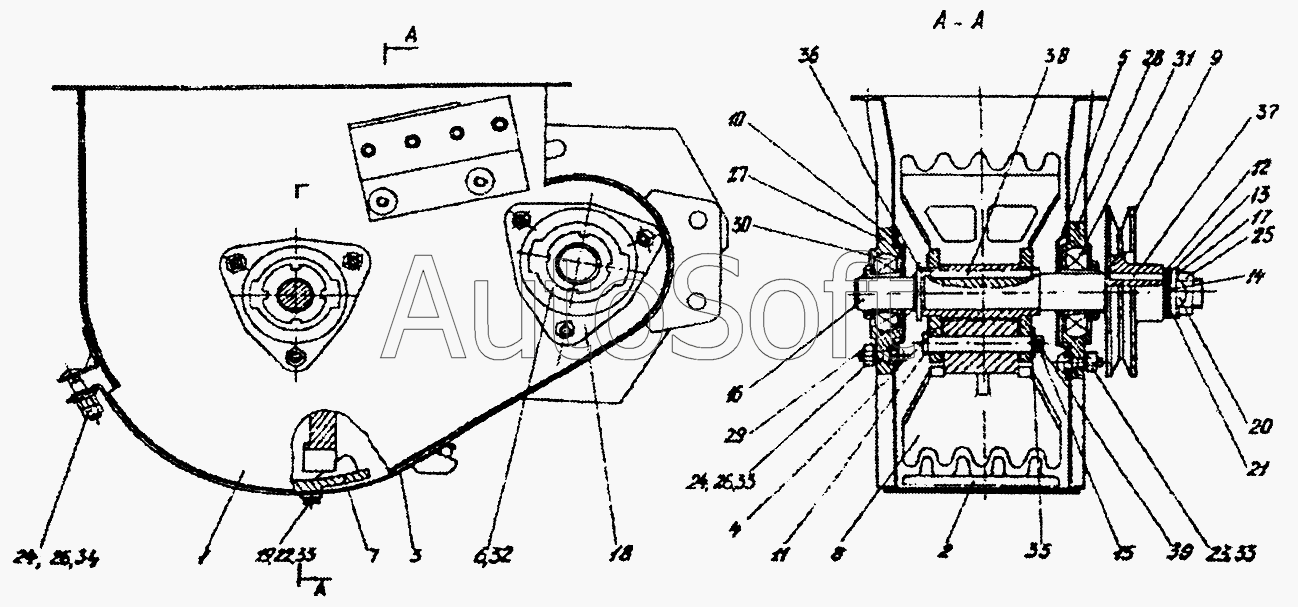

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Устройство домолачивающее (КЗР0207000Б)
33
33
33
23
24
24
25
26
26
27
28
29
30
31
32
22
33
33
33
34
35
36
37
38
39
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0207000Б | К***Б | Устройство домолачивающее | |
| КЗР0207050А | К***А | Поддон | |
| КЗР0207100А | К***А | Ротор | |
| 1 | К***Б | Корпус | |
| 2 | К***А | Поддон | |
| 3 | К***А | Обечайка | |
| 4 | К***А | Опора | |
| 5 | К***2 | Крышка | |
| 6 | К***1 | Крышка | |
| 7 | К***1 | Дека | |
| 8 | К***А | Лопасть | |
| 9 | К***5 | Шкив | |
| 10 | К***А | Крышка | |
| 11 | К***А | Пластина стопорная | |
| 12 | К***А | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***А | Ось | |
| 16 | К***Б | Вал | |
| 17 | К***3 | Шайба стопорная | |
| 18 | К***1 | Корпус | |
| 19 | П***А | Шайба | |
| 20 | П***1 | Шайба специальная | |
| 21 | П***2 | Шайба | |
| 22 | [***] | Болт М10-6gх20-7802 | |
| 23 | [***] | Болт М10-6gх35-7802 | |
| 24 | [***] | Болт М10-6gх45-7802 | |
| 25 | [***] | Гайка М27х2-6g-2526 | |
| 26 | [***] | Гайка 10-6g-5915 | |
| 27 | Н***4 | Корпус | |
| 28 | Н***5 | Корпус подшипника | |
| 29 | [***] | Кольцо С30-13942 | |
| 30 | [***] | Подшипник 168206С17 | |
| 31 | [***] | Подшипник 168207С17 | |
| 32 | [***] | Подшипник 168208С17 | |
| 33 | [***] | Шайба 10.65Г-6402 | |
| 33 | [***] | Шайба 10.65Г-6402 | |
| 34 | [***] | Шайба С10.01-11371 | |
| 35 | [***] | Шайба С16.01-11371 | |
| 36 | [***] | Шайба С30.01-11371 | |
| 37 | [***] | Шпонка 8х7х45-23360 | |
| 38 | [***] | Шпонка 10х8х90-23360 | |
| 39 | [***] | Шплинт 4х28-397 |
