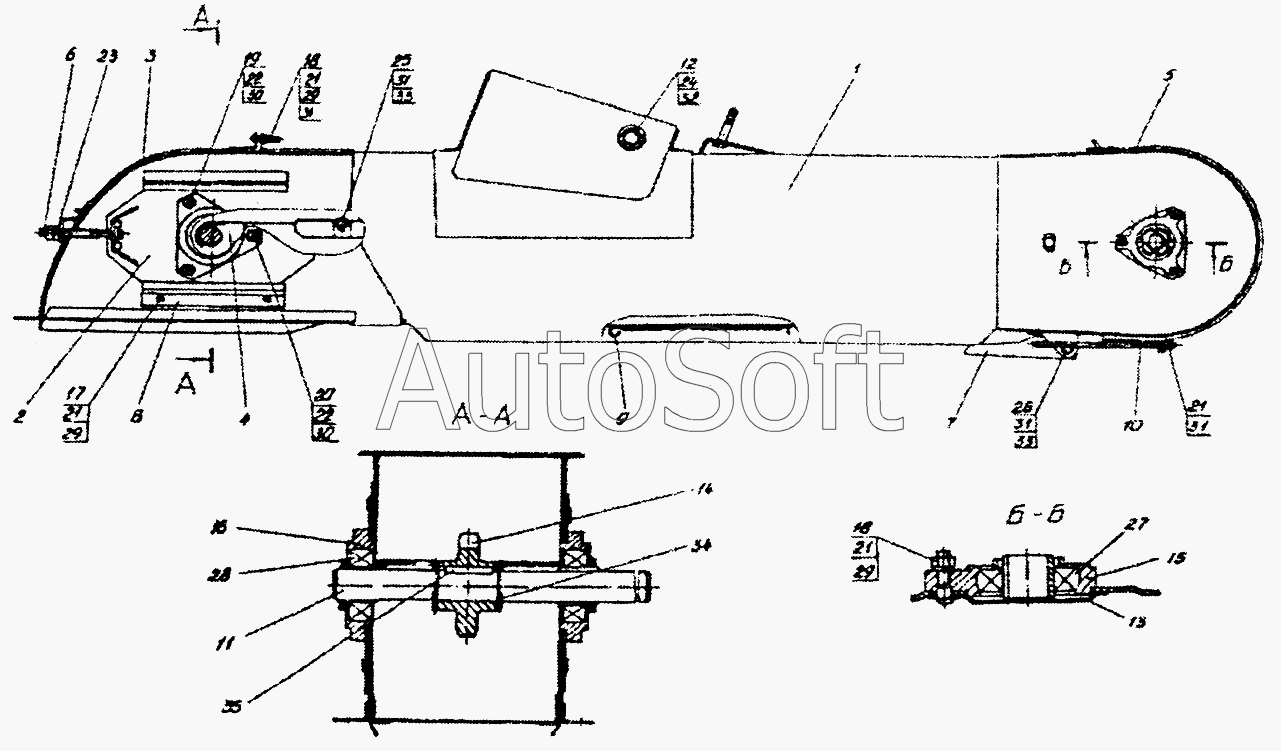

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Элеватор колосовой (КЗР0208000Б)
28
20
21
21
21
21
22
22
23
24
25
26
27
19
29
29
29
30
30
31
31
31
31
32
33
34
35
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0208000Б | К***Б | Элеватор колосовой | |
| 1 | К***Б | Корпус | |
| 2 | К***Б | Пластина | |
| 3 | К***Б | Крышка | |
| 4 | К***Б | Вставка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Тяга | |
| 7 | К***А | Рычаг защелки | |
| 8 | К***А | Накладка | |
| 9 | К***А | Крышка | |
| 10 | К***А | Скоба защелки | |
| 11 | К***Б | Вал | |
| 12 | К***5 | Ось | |
| 13 | К***Б | Крышка | |
| 14 | К***1 | Звездочка | |
| 15 | Н***3 | Корпус | |
| 16 | Н***4 | Корпус | |
| 17 | [***] | Болт М8-6gх20-7802 | |
| 18 | [***] | Болт M8-6gх45-7802 | |
| 19 | [***] | Болт М10-6gх35-7802 | |
| 20 | [***] | Болт М10-6gх45-7802 | |
| 21 | [***] | Гайка М8-6g-5915 | |
| 22 | [***] | Гайка М10-6g-5915 | |
| 23 | [***] | Гайка М12-6g-5915 | |
| 24 | [***] | Гайка М20х1,5-6g-5916 | |
| 25 | [***] | Ось 6-8B12х18-9650 | |
| 26 | [***] | Ось 6-8B12х45-9650 | |
| 27 | [***] | Подшипник 168205С17 | |
| 28 | [***] | Подшипник 168206С17 | |
| 29 | [***] | Шайба 8.65Г-6402 | |
| 30 | [***] | Шайба 10.65Г-6402 | |
| 31 | [***] | Шайба 8.01-11371 | |
| 32 | [***] | Шайба 20.01-11371 | |
| 33 | [***] | Шплинт 2х16-397 | |
| 34 | [***] | Шплинт 4,0х40-397 | |
| 35 | [***] | Шпонка 8х7х40-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
