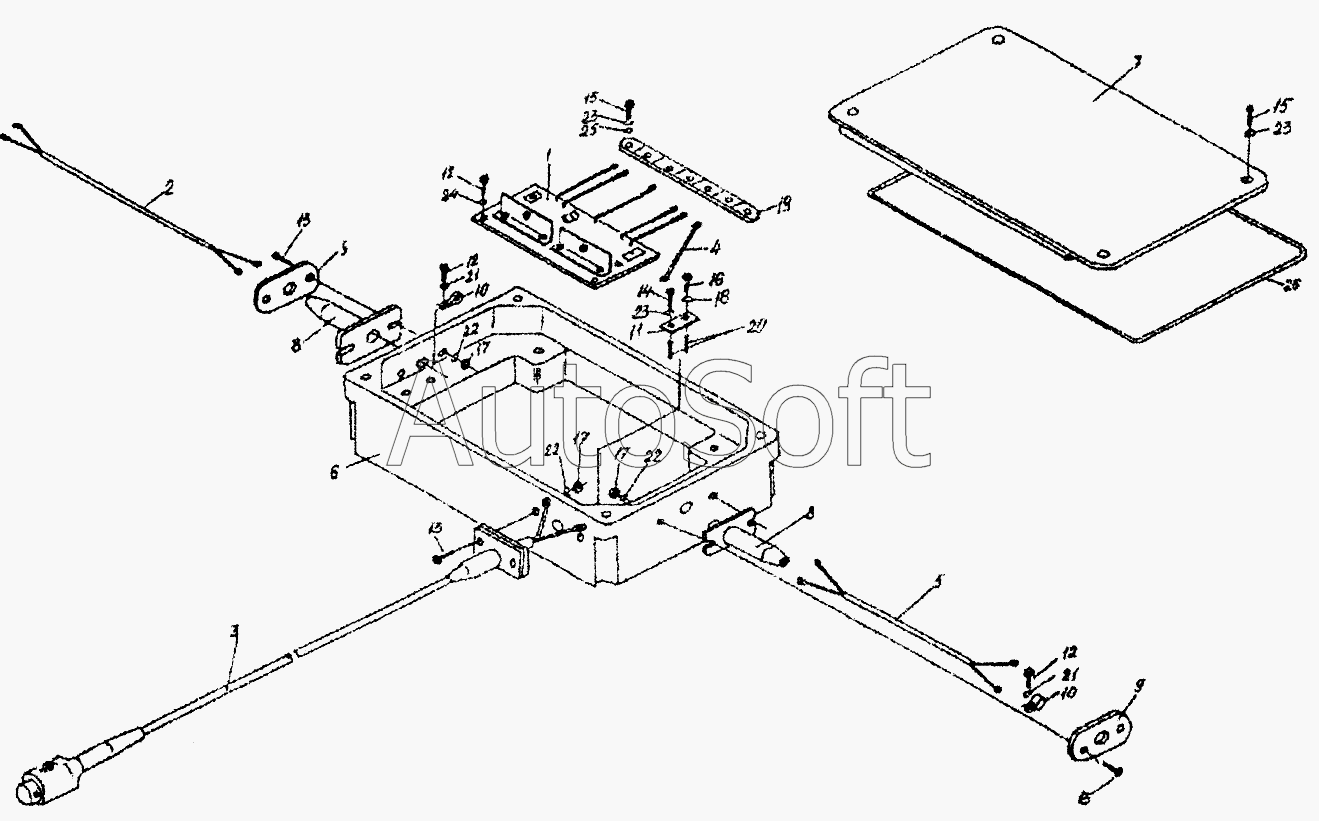

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Блок сигнализации (КСН0120100)
14
26
25
24
23
23
23
22
22
22
21
21
20
19
18
17
17
17
16
15
15
1
13
13
13
12
12
12
11
10
10
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0120100 | К***0 | Блок сигнализации | |
| 1 | К***0 | Плата | |
| 2 | К***0 | Жгут фонарей | |
| 3 | К***0 | Кабель питания | |
| 4 | К***1 | Перемычка | |
| 5 | К***0 | Жгут датчиков | |
| 6 | К***1 | Корпус | |
| 7 | К***2 | Крышка | |
| 8 | К***3 | Втулка | |
| 9 | К***1 | Прижим | |
| 10 | К***1 | Скоба | |
| 11 | П***5 | Кронштейн | |
| 12 | [***] | Винт ВМ3-6gх12-17473 | |
| 13 | [***] | Винт ВМ4-6gх12-17473 | |
| 14 | [***] | Винт ВМ5-6gх10-17473 | |
| 15 | [***] | Винт ВМ5-6gх20-17473 | |
| 16 | [***] | Вставка плавкая ВП1-1-3,15А | |
| 17 | [***] | Гайка М4-6g-5927 | |
| 18 | [***] | Держатель вставки плавкой ДВПЧ18 | |
| 19 | [***] | Панель соединительная 17.3723.000 | |
| 20 | [***] | Трубка 305ТВ-40-19034 | |
| 21 | [***] | Шайба 3.65Г-6402 | |
| 22 | [***] | Шайба 4.65Г-6402 | |
| 23 | [***] | Шайба 5.65Г-6402 | |
| 24 | [***] | Шайба 3.01-11371 | |
| 25 | [***] | Шайба 5.01-11371 | |
| 26 | [***] | Шнур 21М4х4-6467 (m=0,1кг) |
