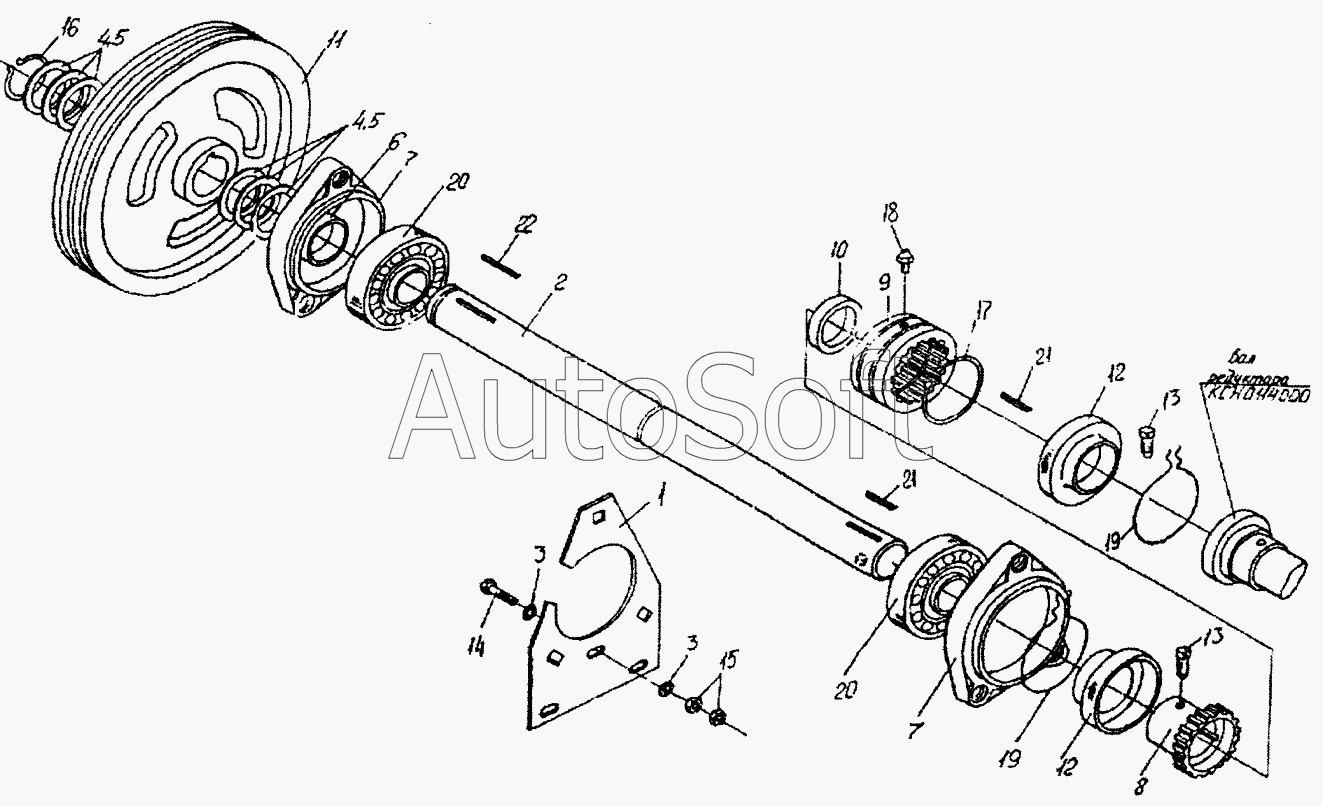

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Вал (КСН0100110)
13
13
22
21
21
21
21
20
20
19
19
19
19
18
17
16
15
14
13
13
1
12
12
12
12
11
10
9
8
8
7
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100110 | К***0 | Вал | |
| 1 | К***1 | Кронштейн | |
| 2 | К***9 | Вал | |
| 3 | К***6 | Шайба | |
| 4 | К***7 | Шайба | |
| 5 | К***1 | Шайба | |
| 6 | К***1 | Втулка | |
| 7 | К***1 | Корпус подшипника | |
| 8 | К***4 | Полумуфта | |
| 8 | К***4 | Полумуфта | |
| 9 | К***5 | Втулка | |
| 10 | К***6 | Втулка | |
| 11 | К***3 | Шкив | |
| 12 | У***2 | Пыльник | |
| 12 | У***2 | Пыльник | |
| 13 | 3***6 | Болт | |
| 13 | 3***6 | Болт | |
| 14 | [***] | Болт М16х1,5-6gх45-7796 | |
| 15 | [***] | Гайка М16х1,1-6g-2526 | |
| 16 | [***] | Кольцо А40-13940 | |
| 17 | [***] | Кольцо В70-13943 | |
| 18 | [***] | Масленка 1.2-19853 | |
| 19 | [***] | Проволока 0,7-0-4-3282 (L=0,25м) | |
| 19 | [***] | Проволока 0,7-0-4-3282 (L=0,25м) | |
| 20 | [***] | Подшипник 1680208 | |
| 21 | [***] | Шпонки 2-12х11х32-10748 | |
| 21 | [***] | Шпонки 2-12х11х32-10748 | |
| 22 | [***] | Шпонки 2-12х11х36-10748 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
