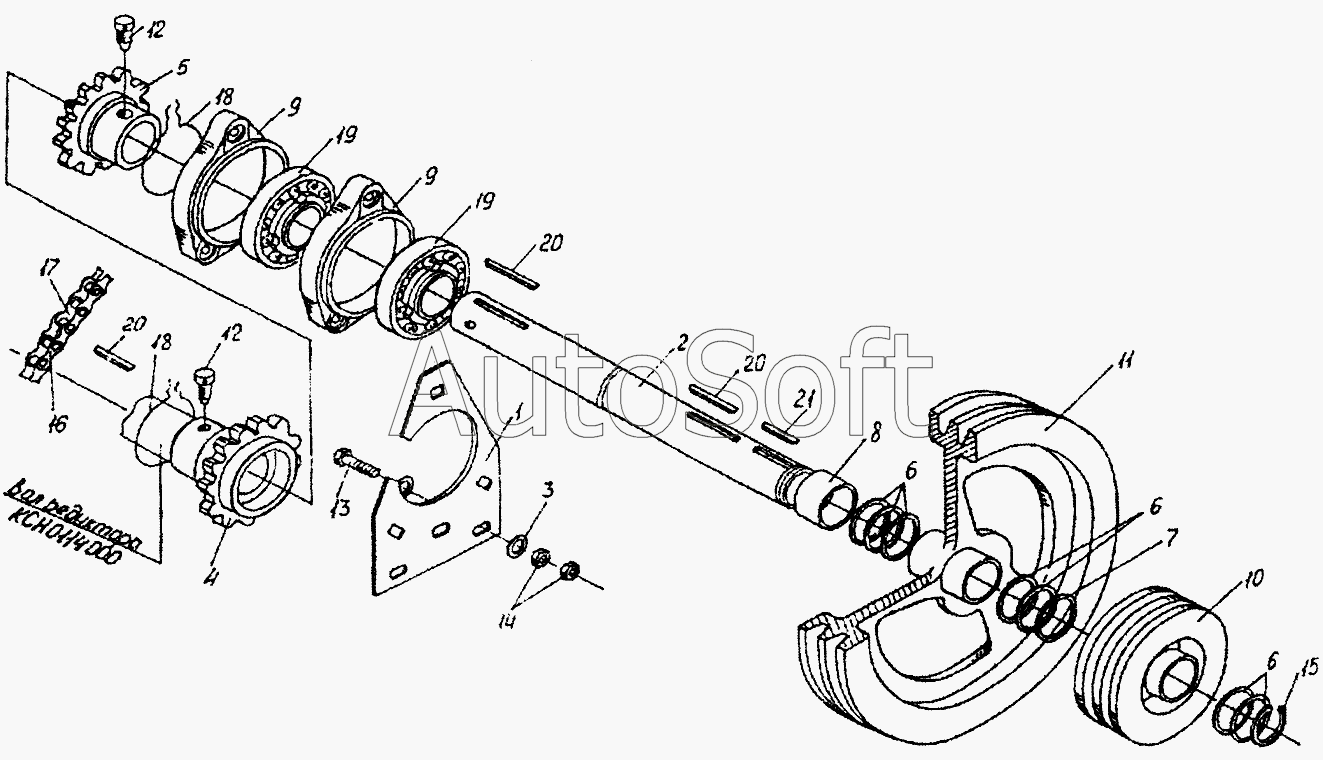

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Вал (КСН0100100)
1
2
3
4
5
6
6
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
18
19
19
20
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100100 | К***0 | Вал | |
| КСН0104340 | К***0 | Полумуфта | |
| КСН0104350 | К***0 | Полумуфта | |
| 1 | К***1 | Кронштейн | |
| 2 | К***8 | Вал | |
| 3 | К***6 | Шайба | |
| 4 | К***8 | Полумуфта зубчатая | |
| 5 | К***9 | Полумуфта зубчатая | |
| 6 | К***7 | Шайба | |
| 7 | К***1 | Шайба | |
| 8 | К***1 | Втулка | |
| 9 | К***1 | Корпус подшипника | |
| 10 | К***5 | Шкив | |
| 11 | К***6 | Шкив | |
| 12 | 3***6 | Болт | |
| 12 | 3***6 | Болт | |
| 13 | [***] | Болт М16х1,5-6gх45-7796 | |
| 14 | [***] | Гайка М16х1,5-6g-2526 | |
| 15 | [***] | Кольцо А40-13940 | |
| 16 | [***] | Цепь 2ПР-25,4-14400А-13568 | |
| 17 | [***] | Звено С-2ПР-25,4-14400А-13568 | |
| 18 | [***] | Проволока 0,7-0-4-3282 (L=0,25м) | |
| 18 | [***] | Проволока 0,7-0-4-3282 (L=0,25м) | |
| 19 | [***] | Подшипник 1680208 | |
| 20 | [***] | Шпонки 2-12х11х52-10448 | |
| 20 | [***] | Шпонки 2-12х11х52-10448 | |
| 21 | [***] | Шпонки 2-12х8х45-23306 |
