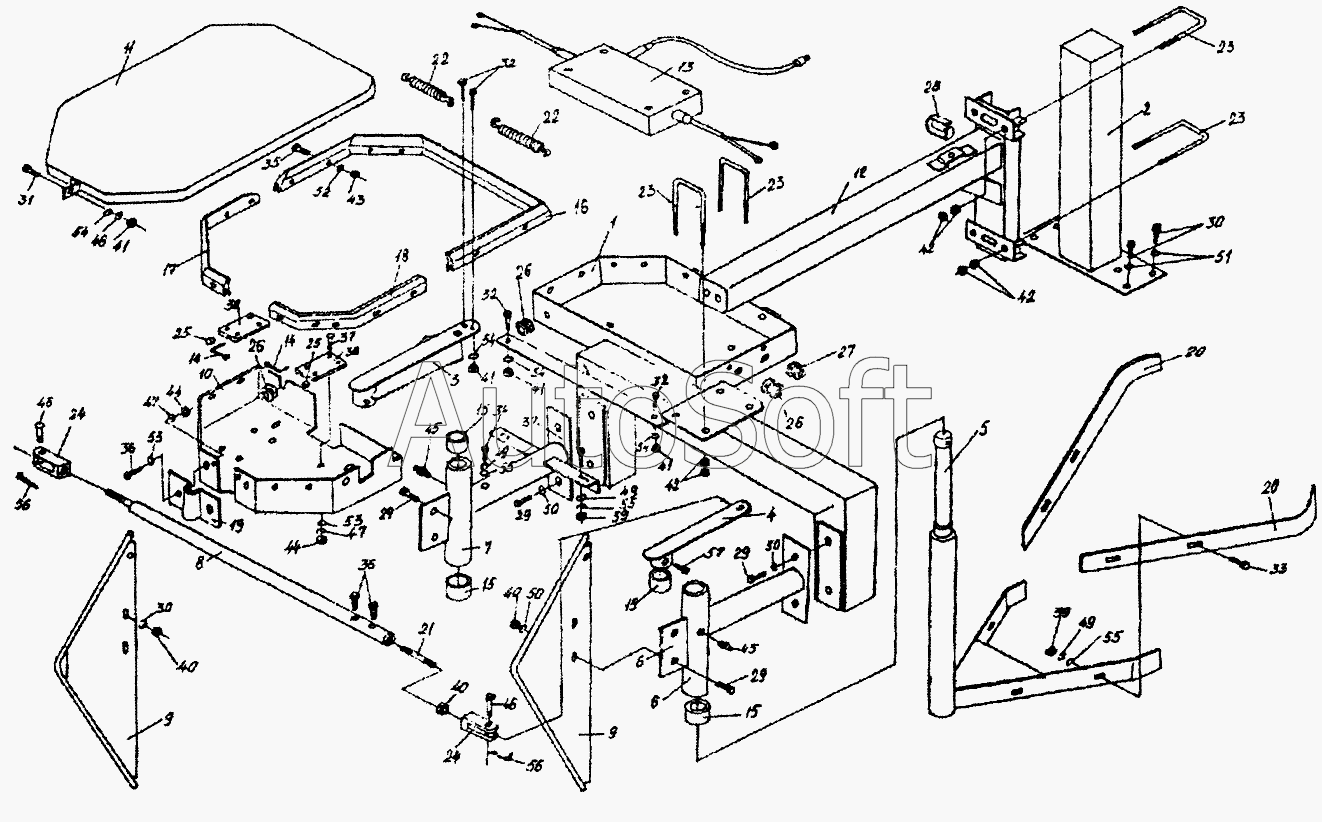

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Механизм вождения по рядкам (КСН0119400)
40
40
40
47
47
46
46
45
45
44
44
43
42
42
42
41
41
41
41
41
41
41
41
48
39
39
37
37
36
36
35
34
34
33
55
55
55
57
57
56
56
32
32
32
54
54
54
54
54
54
54
54
53
53
52
51
50
50
49
49
49
8
15
15
15
15
15
14
14
13
12
11
10
9
9
16
7
6
6
5
5
4
3
2
1
17
18
19
20
20
21
22
22
23
23
23
23
24
24
25
25
26
26
26
27
28
29
29
29
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0119000А | К***А | Механизм вождения по рядкам | |
| КСН0119040 | К***0 | Стойка правая | |
| КСН0119050 | К***0 | Стойка левая | |
| КСН0119100 | К***0 | Труба опорная левая | |
| КСН0119130 | К***0 | Труба опорная правая | |
| 1 | К***0 | Стойка поддерживающая | |
| 2 | К***0 | Труба опорная | |
| 3 | К***0 | Рычаг правый | |
| 4 | К***0 | Рычаг левый | |
| 5 | К***0 | Рычаг чувствительного элемента | |
| 5 | К***0 | Рычаг чувствительного элемента | |
| 6 | К***0 | Труба опрокидывания левая | |
| 7 | К***0 | Труба опрокидывания правая | |
| 8 | К***0 | Шатун | |
| 9 | К***0 | Делитель ботвы | |
| 10 | К***0 | Кожух нижний | |
| 11 | К***0 | Крышка | |
| 12 | К***0 | Кронштейн удерживающий | |
| 13 | К***0 | Блок сигнализации | |
| 14 | К***0 | Перемычка | |
| 15 | К***1 | Втулка | |
| 15 | К***1 | Втулка | |
| 16 | К***2 | Уплотнитель | |
| 17 | К***3 | Уплотнитель | |
| 18 | К***4 | Уплотнитель | |
| 19 | К***9 | Щиток | |
| 20 | К***7 | Щуп | |
| 21 | К***4 | Штанга резьбовая | |
| 22 | К***2 | Пружина | |
| 23 | К***2 | Стремянка | |
| 24 | К***5 | Вилка | |
| 25 | К***7 | Пробка | |
| 26 | К***1 | Втулка | |
| 27 | У***3 | Втулка | |
| 28 | 1***0 | Хомут | |
| 29 | [***] | Болт М10-6gх30-7796 | |
| 30 | [***] | Болт М12-6gх25-7796 | |
| 31 | [***] | Болт М6-6gх12-7798 | |
| 32 | [***] | Болт М6-6gх30-7798 | |
| 33 | [***] | Болт М8-6gх20-7802 | |
| 34 | [***] | Болт М8-6gх16-7808 | |
| 35 | [***] | Винт ВМ3-6gх12-17473 | |
| 36 | [***] | Винт ВМ5-6gх12-17473 | |
| 37 | [***] | Винт ВМ5-6gх50-17473 | |
| 38 | [***] | Выключатель ВП15К21А | |
| 39 | [***] | Гайка М8-6g-2526 | |
| 40 | [***] | Гайка М10-6g-2526 | |
| 41 | [***] | Гайка М6-6g-5915 | |
| 41 | [***] | Гайка М6-6g-5915 | |
| 42 | [***] | Гайка М10х1,25-6g-5915 | |
| 43 | [***] | Гайка М3-6g-5927 | |
| 44 | [***] | Гайка М5-6g-5927 | |
| 45 | [***] | Масленка 1.1-19853 | |
| 46 | [***] | Ось 5-8В12х30-9650 | |
| 47 | [***] | Шайба 5.65Г-6402 | |
| 48 | [***] | Шайба 6.65Г-6402 | |
| 49 | [***] | Шайба 8.65Г-6402 | |
| 50 | [***] | Шайба 10.65Г-6402 | |
| 51 | [***] | Шайба 12.65Г-6402 | |
| 52 | [***] | Шайба С3.01-11371 | |
| 53 | [***] | Шайба С5.01-11371 | |
| 54 | [***] | Шайба С6.01-11371 | |
| 54 | [***] | Шайба С6.01-11371 | |
| 55 | [***] | Шайба С8.01-11371 | |
| 56 | [***] | Шплинт 2х18-397 | |
| 57 | [***] | Штифт 8Т6х40-3128 | |
| 57 | [***] | Штифт 8Т6х40-3128 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
