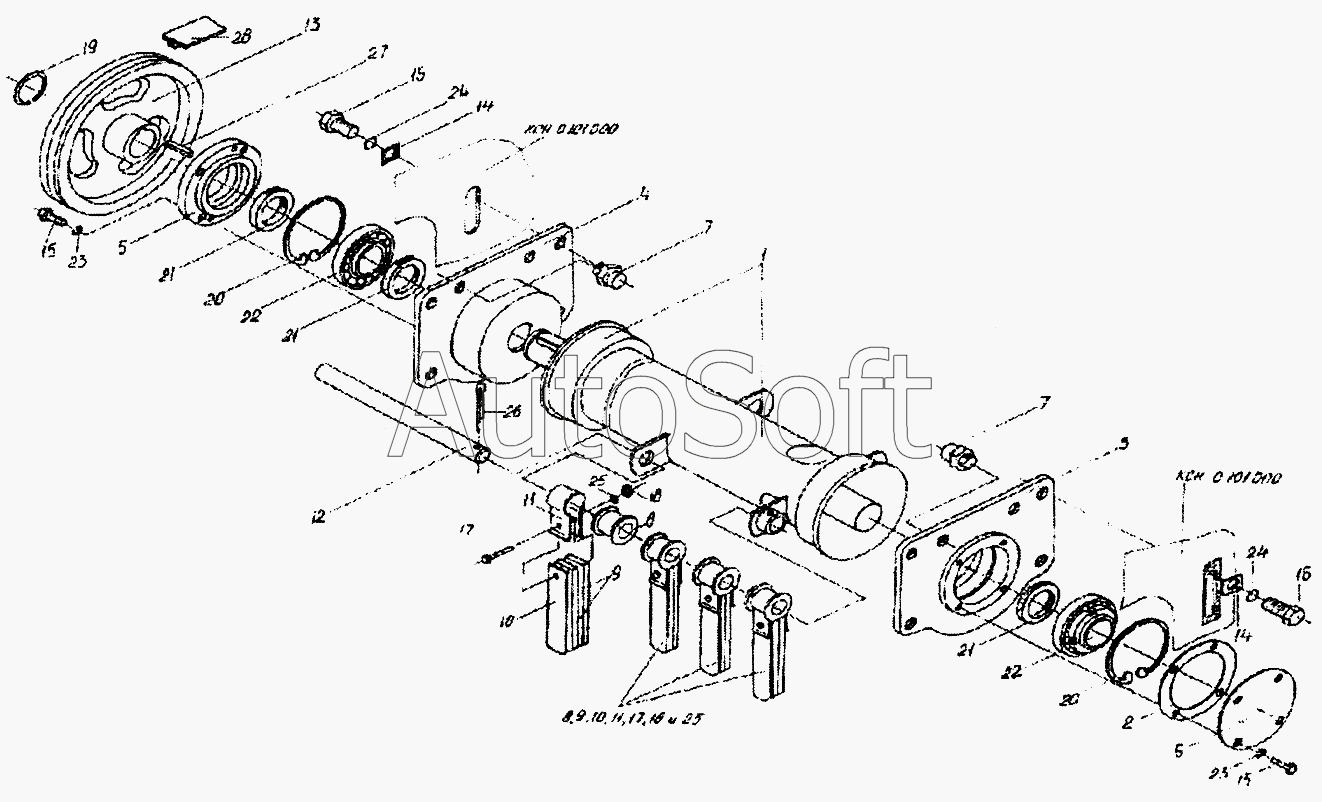

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Установка очищающего вала
25
25
20
20
20
20
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
24
24
19
26
27
28
10
10
2
3
4
5
6
7
7
8
8
9
9
1
11
11
12
13
14
14
15
15
15
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100200 | К***0 | Корпус | |
| КСН0100200-01 | К***1 | Корпус | |
| КСН0100210 | К***0 | Крышка | |
| КСН0103000Б | К***Б | Вал очищающий | |
| КСН0103090А | К***А | Очиститель | |
| 1 | К***0 | Вал | |
| 2 | К***6 | Прокладка | |
| 3 | К***5 | Корпус | |
| 4 | К***1 | Корпус | |
| 5 | К***6 | Крышка | |
| 6 | К***5 | Крышка | |
| 7 | К***7 | Ось | |
| 7 | К***7 | Ось | |
| 8 | К***1 | Втулка | |
| 9 | К***2 | Очиститель | |
| 10 | К***3 | Пластина | |
| 11 | К***5 | Скоба | |
| 12 | К***8 | Ось | |
| 13 | К***3 | Шкив | |
| 14 | П***5 | Шайба | |
| 15 | [***] | Болт М8-6gх20-7796 | |
| 16 | [***] | Болт М16-6gх35-7796 | |
| 17 | [***] | Болт М8-6gх35-7802 | |
| 18 | [***] | Гайка М8-6g-5915 | |
| 19 | [***] | Кольцо В40-13940 | |
| 20 | [***] | Кольцо А90-13943 | |
| 20 | [***] | Кольцо А90-13943 | |
| 21 | [***] | Манжета 1.2-45х65-3-8752 | |
| 21 | [***] | Манжета 1.2-45х65-3-8752 | |
| 21 | [***] | Манжета 1.2-45х65-3-8752 | |
| 22 | [***] | Подшипник 11209-8545 | |
| 22 | [***] | Подшипник 11209-8545 | |
| 23 | [***] | Шайба 8.65Г-6402 | |
| 24 | [***] | Шайба 16.65Г-6402 | |
| 25 | [***] | Шайба 8.01-6959 | |
| 26 | [***] | Шплинт 6,3х50-397 | |
| 27 | [***] | Шпонка 2-12х11х36-10748 | |
| 28 | [***] | Ремень специальный одноручьевой на единой основе УВ2800 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
