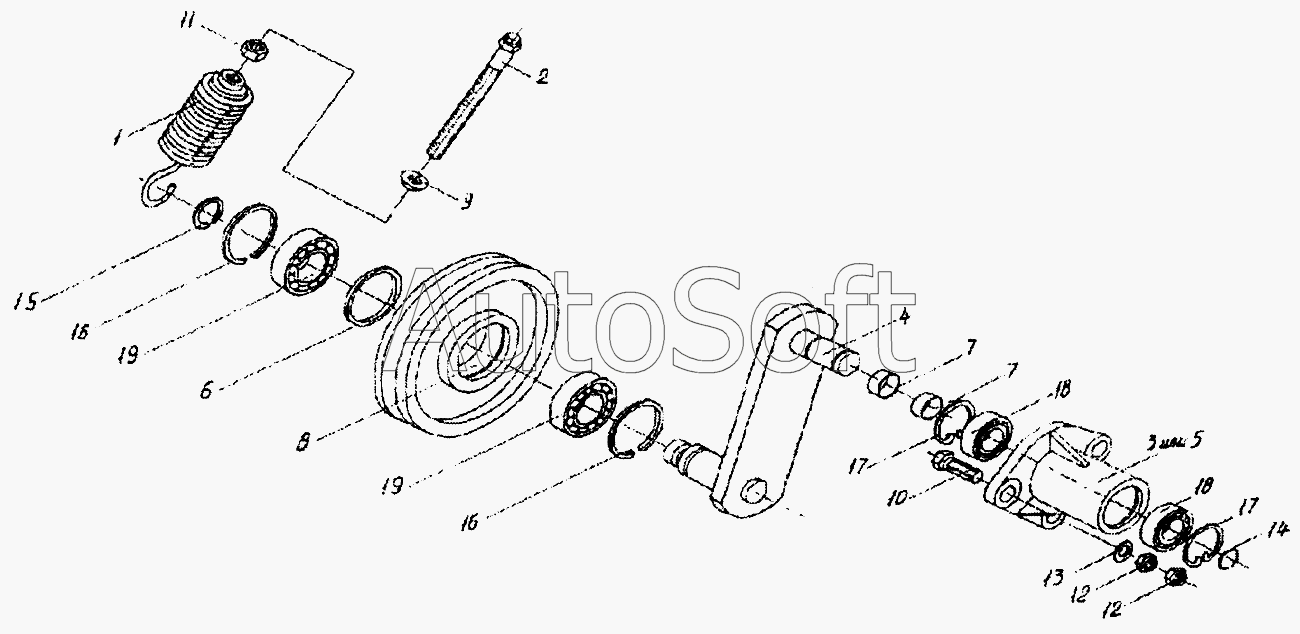

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Установка ролика (КСН0100390)
11
19
19
18
18
17
17
16
16
15
14
13
12
12
1
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100300 | К***0 | Корпус | |
| КСН0100390 | К***0 | Ролик | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Стяжка | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Рычаг | |
| 5 | К***1 | Корпус | |
| 6 | К***5 | Шайба | |
| 7 | К***6 | Втулка | |
| 8 | К***4 | Ролик | |
| 9 | К***3 | Шайба | |
| 10 | [***] | Болт М12х1,25-6gх40-7796 | |
| 11 | [***] | Гайка М12-6g-2526 | |
| 12 | [***] | Гайка М12х1,25-6g-5915 | |
| 13 | [***] | Шайба 12.01-11371 | |
| 14 | [***] | Кольцо В25-13940 | |
| 15 | [***] | Кольцо В30-13940 | |
| 16 | [***] | Кольцо В62-13941 | |
| 17 | [***] | Кольцо В52-13943 | |
| 18 | [***] | Подшипник 180205-8882 | |
| 19 | [***] | Подшипник 180206-8882 |
