Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Рама (КСН0101000)
33
24
24
25
26
27
27
27
27
27
27
27
27
27
27
28
29
29
30
30
30
31
32
32
32
32
32
32
32
32
32
32
24
24
34
34
35
35
35
35
35
35
35
35
36
36
37
37
37
38
38
39
40
40
40
13
2
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
16
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
23

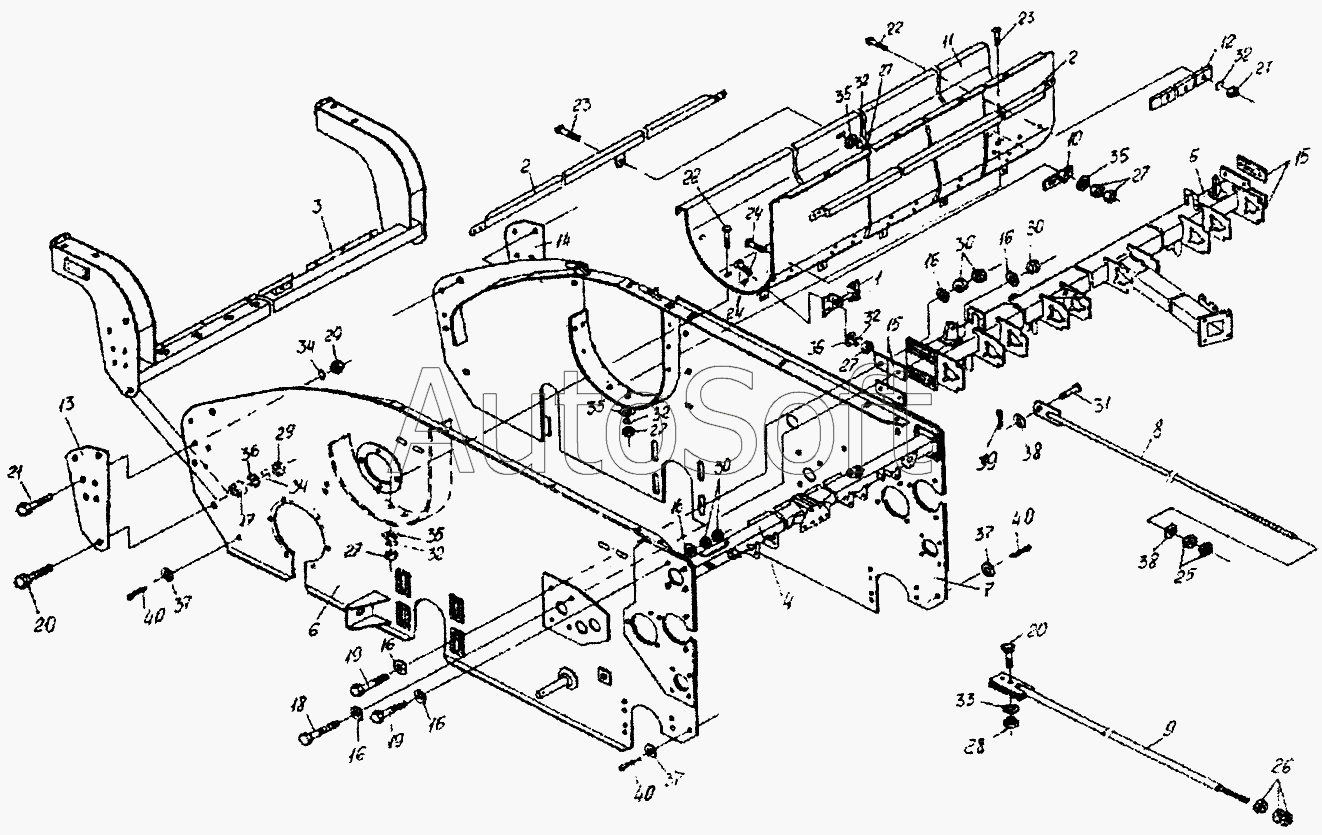

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0101000 | К***0 | Рама | |
| КСН0101010А | К***А | Лоток | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Обвязка | |
| 3 | К***0 | Балка | |
| 4 | К***0 | Балка | |
| 5 | К***0 | Балка | |
| 6 | К***0 | Боковина левая | |
| 7 | К***А | Боковина правая | |
| 8 | К***0 | Стяжка | |
| 9 | К***0 | Стяжка | |
| 10 | К***0 | Кронштейн | |
| 11 | К***А | Лоток | |
| 12 | К***1 | Накладка | |
| 13 | К***4 | Накладка | |
| 14 | К***1 | Накладка | |
| 15 | К***6 | Накладка | |
| 16 | К***1 | Шайба | |
| 17 | К***2 | Втулка | |
| 18 | У***4 | Болт | |
| 19 | У***5 | Болт | |
| 20 | [***] | Болт М10-6gх45-7796 | |
| 21 | [***] | Болт М10-6gх45-7796 | |
| 22 | [***] | Болт М8-6gх25-7802 | |
| 23 | [***] | Винт В2М8-6gх18-17475 | |
| 24 | [***] | Винт В2М8-6gх25-17475 | |
| 24 | [***] | Винт В2М8-6gх25-17475 | |
| 25 | [***] | Гайка М16-6g-2526 | |
| 26 | [***] | Гайка М20-6g-2526 | |
| 27 | [***] | Гайка М8-6g-5915 | |
| 27 | [***] | Гайка М8-6g-5915 | |
| 28 | [***] | Гайка М10-6g-5915 | |
| 29 | [***] | Гайка М12-6g-5915 | |
| 30 | [***] | Гайка М14х1,5-6g-5915 | |
| 31 | [***] | Ось 6-16B12х5-9650 | |
| 32 | [***] | Шайба 8.65Г-6402 | |
| 32 | [***] | Шайба 8.65Г-6402 | |
| 33 | [***] | Шайба 10.65Г-6402 | |
| 34 | [***] | Шайба 12.65Г-6402 | |
| 35 | [***] | Шайба А8.01-6958 | |
| 35 | [***] | Шайба А8.01-6958 | |
| 36 | [***] | Шайба А12.01-6958 | |
| 37 | [***] | Шайба 6.01-11371 | |
| 38 | [***] | Шайба 16.01-11371 | |
| 39 | [***] | Шплинт 4х25-397 | |
| 40 | [***] | Шплинт 6,3х32-397 |
