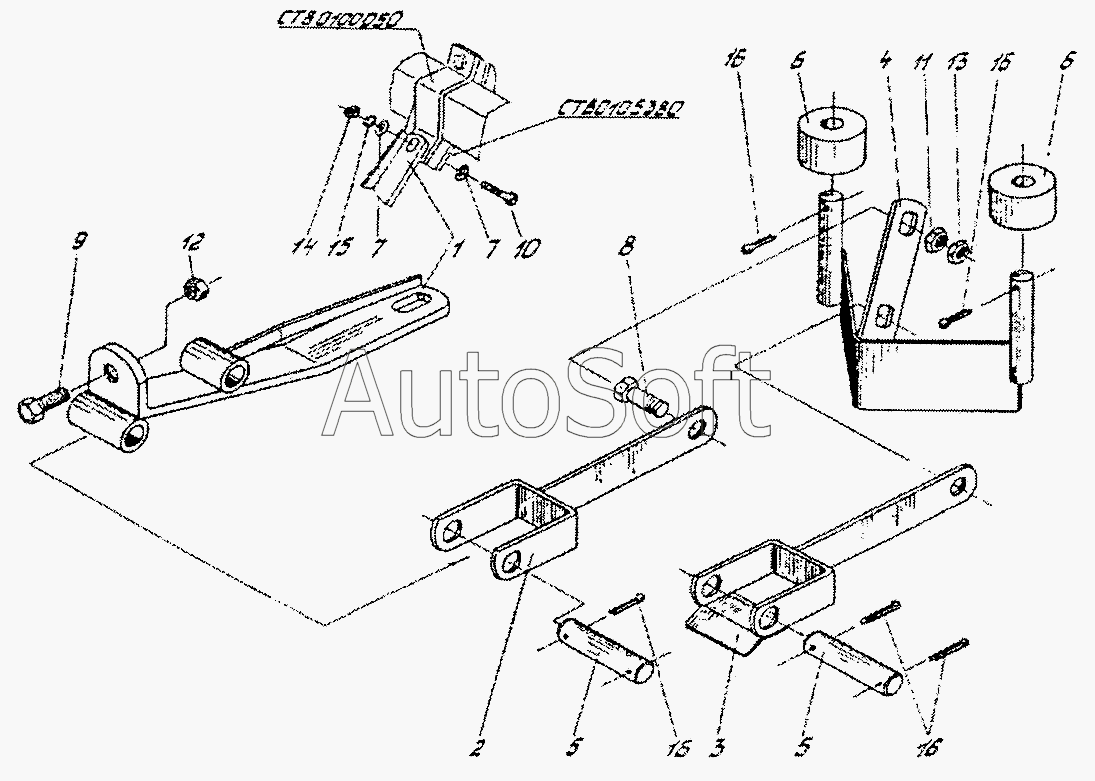

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Комкоотвод (СТВ0105090)
9
16
16
16
16
15
14
13
12
11
10
1
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0105090 | С***0 | Комкоотвод | |
| 1 | С***0 | Рычаг | |
| 2 | С***0 | Тяга | |
| 3 | С***1 | Тяга | |
| 4 | С***0 | Комкоотвод | |
| 5 | С***1 | Ось | |
| 6 | С***2 | Груз | |
| 7 | К***2 | Шайба специальная | |
| 8 | [***] | Болт М10-6gх30-7796 | |
| 9 | [***] | Болт М12-6gх30-7796 | |
| 10 | [***] | Болт М16х1,5-6gх60-7796 | |
| 11 | [***] | Гайка М10-6g-5915 | |
| 12 | [***] | Гайка М12-6g-5915 | |
| 13 | [***] | Гайка М10-6g-5916 | |
| 14 | [***] | Гайка М16х1,5-6g-5916 | |
| 15 | [***] | Шайба 16.65Г-6402 | |
| 16 | [***] | Шплинт 3,2х32-397 |
