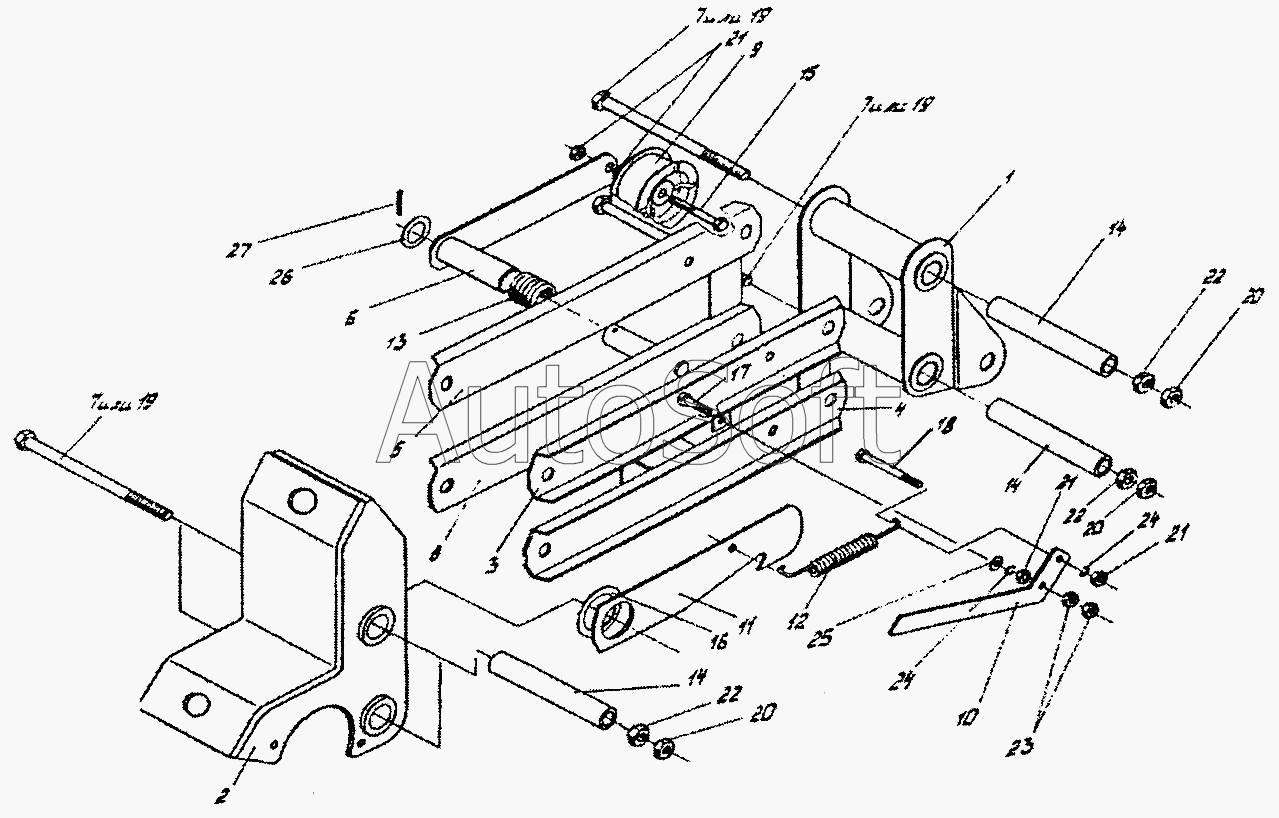

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Механизм параллелограмма (СТВ0105380)
15
27
26
25
24
24
23
22
22
22
21
21
21
20
20
20
19
19
19
18
17
16
1
14
14
14
13
12
11
10
9
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0105380 | С***0 | Механизм параллелограмма | |
| 1 | С***0 | Кронштейн | |
| 2 | С***0 | Опора | |
| 3 | С***0 | Планка | |
| 4 | С***0 | Планка | |
| 5 | С***0 | Планка | |
| 6 | С***А | Рычаг | |
| 7 | С***1 | Болт | |
| 8 | С***0 | Планка | |
| 9 | С***2 | Ролик | |
| 10 | С***9 | Рычаг | |
| 11 | С***2 | Захват | |
| 12 | С***5 | Пружина | |
| 13 | С***6 | Пружина | |
| 14 | С***7 | Втулка | |
| 15 | С***5 | Болт | |
| 16 | С***8 | Втулка | |
| 17 | [***] | Болт М8-6gх30-7796 | |
| 18 | [***] | Болт М8-6gх60-7796 | |
| 19 | [***] | Болт М12х1,25-6gх145-7796 | |
| 20 | [***] | Гайка М12х1,25-6g-2527 | |
| 21 | [***] | Гайка М8-6g-5915 | |
| 22 | [***] | Гайка М12х1,25-6g-5915 | |
| 23 | [***] | Гайка М8-6g-5916 | |
| 24 | [***] | Шайба 8Т.65Г-6402 | |
| 25 | [***] | Шайба С8.01-11371 | |
| 26 | [***] | Шайба С16.01-11371 | |
| 27 | [***] | Шплинт 3,2х25-397 |
