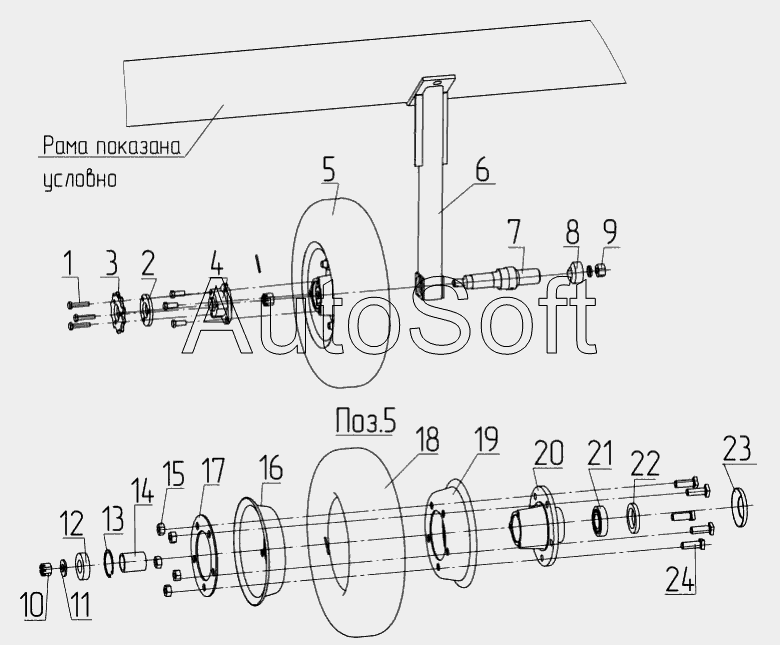

Каталог запасных частей к технике: Красная Звезда КРНВ-5,6-02 (04) (до 2012). Колесо КРНВ 46.070
/5.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М10-6gх55.88.019 | |
| 2 | К***4 | Шайба | |
| 3 | К***2 | Звездочка | |
| 4 | С***2 | Фланец | |
| 5 | Н***0 | Колесо с шиной | |
| 6 | К***0 | Кронштейн | |
| 7 | С***0 | Ось | |
| 8 | К***1 | Шайба | |
| 9 | Г***9 | Гайка М20-6Н.6.019 | |
| 10 | Г***9 | Гайка М20-6Н.6.019 | |
| 11 | Н***6 | Шайба | |
| 12 | 2***7 | Подшипник ГОСТ8338 | |
| 13 | К***2 | Кольцо 1Б72 | |
| 14 | Н***2 | Втулка | |
| 15 | Г***9 | Гайка М18х1,5-6Н.8.019 | |
| 16 | Н***1 | Диск | |
| 17 | Н***5 | Фланец | |
| 18 | Ш***0 | Шина 5,00-10 | |
| 19 | Н***2 | Обод | |
| 20 | Н***1 | Ступица | |
| 21 | 2***8 | Подшипник 208 | |
| 22 | М***1 | Манжета 1.1-55x80-1 | |
| 23 | Н***8 | Колпачок | |
| 24 | Н***3 | Болт |
