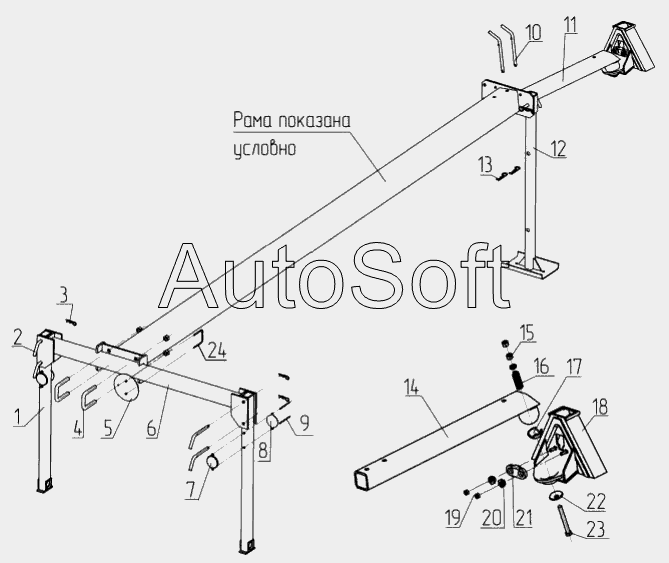

Каталог запасных частей к технике: Красная Звезда КРНВ-5,6-02 (04) (до 2012). Транспортное устройство КРН 46.150
/6.gif)
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Стойка | |
| 2 | С***2 | Штырь | |
| 3 | С***2 | Шплинт пружинный | |
| 4 | К***1 | Скоба | |
| 5 | С***1 | Щиток ограничения скорости | |
| 6 | С***0 | Брус | |
| 7 | Ф***Е | Световращатель ТУ 37.003.079 | |
| 8 | Ф***Е | Световозвращатель | |
| 9 | Ш***9 | Шпилька М6-6gх110.58.019 | |
| 10 | С***2 | Штырь | |
| 11 | С***0 | Сница | |
| 12 | К***0 | Опора | |
| 13 | С***0 | Сница | |
| 14 | С***0 | Кронштейн | |
| 15 | Г***9 | Гайка М16-7Н.6.019 | |
| 16 | К***3 | Пружина | |
| 17 | С***5 | Шайба | |
| 18 | С***0 | Замок | |
| 19 | Г***9 | Гайка М12-7Н.6.019 | |
| 20 | Н***2 | Эксцентрик | |
| 21 | Н***1 | Планка | |
| 22 | С***5 | Шайба | |
| 23 | Б***9 | Болт М16-6gх140.88.019 | |
| 24 | К***1 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
