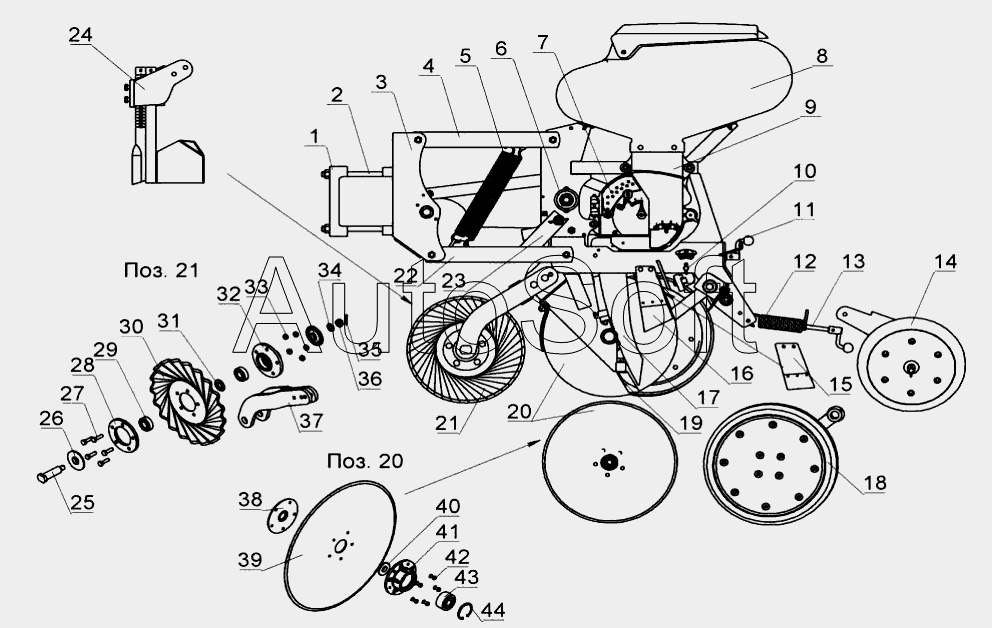

Каталог запасных частей к технике: Красная Звезда Вега-6 (8) (2012). Секция СУС 00.1600
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***6 | Кронштейн | |
| 2 | Б***9 | Болт М16-6gх220.88.019 | |
| 3 | С***0 | Кронштейн | |
| 4 | С***0 | Поводок | |
| 5 | С***1 | Пружина | |
| 6 | 5***0 | Корпус | |
| 7 | С***1 | Аппарат высевающий | |
| 8 | С***0 | Бункер | |
| 9 | С***3 | Переходник | |
| 10 | С***5 | Ось | |
| 11 | С***0 | Ручка | |
| 12 | С***0 | Пружина | |
| 13 | С***0 | Винт | |
| 14 | С***0 | Каток прикатывающий | |
| 15 | С***0 | Чистик | |
| 16 | С***0 | Чистик | |
| 17 | С***0 | Семяпровод | |
| 18 | С***1 | Каток копирующий | |
| 19 | С***1 | Пята | |
| 20 | С***А | Диск | |
| 21 | С***0 | Диск прорезной | |
| 22 | С***0 | Поводок | |
| 23 | С***0 | Упор | |
| 24 | С***0 | Комкоотвод | |
| 25 | С***7 | Ось | |
| 26 | С***8 | Втулка | |
| 27 | Б***9 | Болт М10-6gх25.88.019 | |
| 28 | С***7 | Фланец | |
| 29 | 1***5 | Подшипник ГОСТ8882 | |
| 30 | С***6 | Диск | |
| 31 | С***4 | Втулка | |
| 32 | С***3 | Ступица | |
| 33 | Г***8 | Гайка М10-8 | |
| 34 | Ш***9 | Шайба С.16.01.10.019 | |
| 35 | Г***9 | Гайка М16-6Н.6.019 | |
| 36 | Ш***9 | Шплинт 4х36.019 | |
| 37 | С***0 | Кронштейн | |
| 38 | С***5 | Накладка | |
| 39 | С***4 | Диск | |
| 40 | С***1 | Втулка | |
| 41 | С***4 | Ступица | |
| 42 | З***0 | Заклепка 6х18.01.10 | |
| 43 | N***U | Подшипник | |
| 44 | К***7 | Кольцо В47 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
