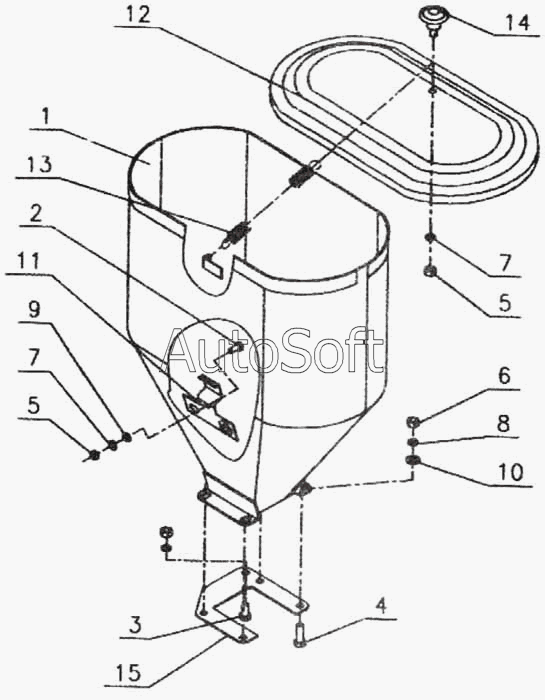

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Бункер 509.046.1170
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бункер | |
| 2 | Б***0 | Болт М6-6gх14.58.019 ГОСТ 7796-70 | |
| 3 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 4 | Б***0 | Болт М8-6gх25 58.019 ГОСТ 7796-70 | |
| 5 | Г***0 | Гайка М6-6Н 6 019 ГОСТ 5915-70 | |
| 6 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Ш***0 | Шайба 6 65Г019 ГОСТ 6402-70 | |
| 8 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 9 | Ш***8 | Шайба С6.01.10.019 ГОСТ 11371-78 | |
| 10 | Ш***8 | Шайба С8.01.10.019 ГОСТ 6458-78 | |
| 11 | Н***9 | Планка | |
| 12 | 5***7 | Крышка | |
| 13 | 5***9 | Пружина | |
| 14 | Н***0 | Ручка (47916331850) | |
| 15 | С***6 | Прокладка |
