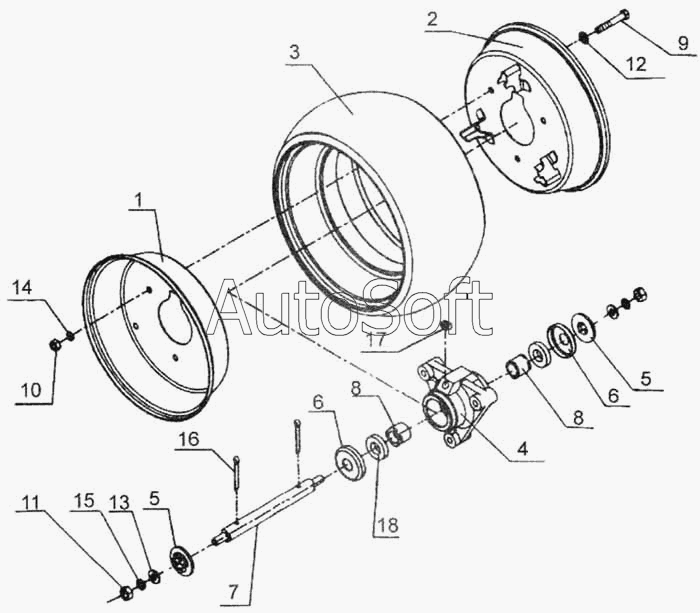

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Колесо 509.046.210
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***2 | Диск | |
| 2 | Н***1 | Диск | |
| 3 | Ш***1 | Шина атмосферного давления 300х150 ТУ 38-10451-81 | |
| 4 | 5***6 | Ступица | |
| 5 | Н***1 | Шайба | |
| 6 | Н***5 | Колпачок | |
| 7 | 5***2 | Ось | |
| 8 | Н***1 | Втулка | |
| 9 | Б***0 | Болт М8g-6х50.58.019 ГОСТ 7796-70 | |
| 10 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 11 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 12 | Ш***8 | Шайба С8х1,4.01.10.019 ГОСТ 11371-78 | |
| 13 | Ш***8 | Шайба С10 .01.10.019 ГОСТ 11371-78 | |
| 14 | Ш***0 | Шайба 8 65Г019 ГОСТ 6402-70 | |
| 15 | Ш***0 | Шайба 10 65Г019 ГОСТ 6402-70 | |
| 16 | Ш***9 | Шплинт 4х32.019 ГОСТ 397-79 | |
| 17 | М***4 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | |
| 18 | М***8 | Манжета 1.2-18х35-1 ГОСТ 8752-79/ОСТ 38.05146-78 |
