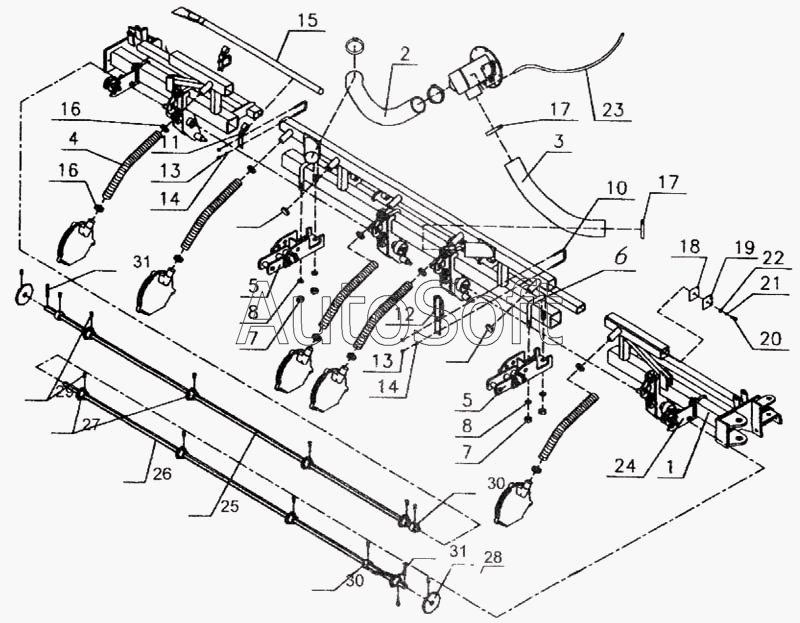

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Рама
16
16
31
31
30
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
1
15
14
14
13
13
12
11
10
8
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рама | |
| 2 | 5***8 | Воздуховод диам. 75 L = 750 | |
| 3 | 5***1 | Воздуховод диам. 75 L = 600 | |
| 4 | 5***9 | Воздуховод диам. 34 L= 950 | |
| 5 | 5***0 | Кронштейн | |
| 6 | 5***8 | Скоба | |
| 7 | Г***0 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Ш***0 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 9 | С***1 | Скоба 2М8х50х80/20-56.Ц9хр ОСТ 23 2.10-81 | |
| 10 | С***1 | Скоба 2М8х70х80/20-56 Ц9хр ОСТ 23.2.10-81 | |
| 11 | 5***0 | Кронштейн | |
| 12 | 5***0 | Кронштейн | |
| 13 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 15 | С***9 | Чистик | |
| 16 | С***0 | Хомут | |
| 17 | Н***8 | Хомут | |
| 18 | 5***7 | Заглушка | |
| 19 | 5***7 | Уплотнение | |
| 20 | Б***0 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | |
| 21 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 22 | Ш***8 | Шайба С10.01 10.019 ГОСТ 11371-78 | |
| 23 | Т***М | Трубка 1-3С 6,3х2,0 ГОСТ 5496-78 L=1000 ММ | |
| 24 | 5***0 | Натяжник | |
| 25 | 5***3 | Вал | |
| 26 | 5***1 | Вал | |
| 27 | С***1 | Звездочка Z=19 | |
| 28 | С***4 | Звездочка Z=23 | |
| 29 | С***1 | Винт | |
| 30 | 5***9 | Кольцо | |
| 31 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 |
