Каталог запасных частей к технике: Красная Звезда СУПН-8А. Транспортное устройство 509.046.1850
2
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
14
15
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
34
34
35
35
35
36
37
38
38
39
39
40
41
42
43
44

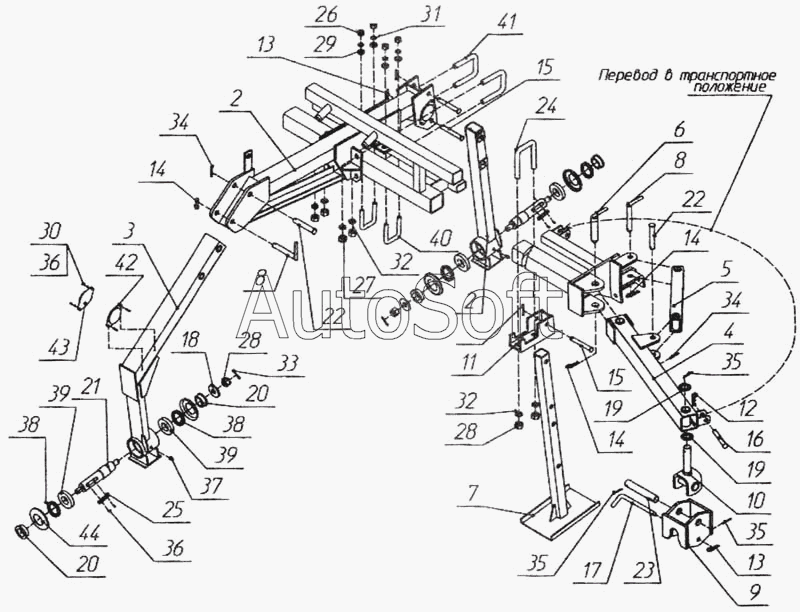

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Стойка | |
| 2 | 5***0 | Брус | |
| 3 | 5***0 | Стойка | |
| 4 | 5***0 | Кронштейн | |
| 5 | 5***0 | Тяга | |
| 6 | 5***0 | Штырь | |
| 7 | 5***0 | Опора | |
| 8 | 5***0 | Штырь | |
| 9 | 5***0 | Короб | |
| 10 | 5***0 | Серьга | |
| 11 | 5***0 | Кронштейн | |
| 12 | С***1 | Шплинт пружинный (477310267808) | |
| 13 | С***2 | Шплинт пружинный | |
| 14 | С***3 | Шплинт пружинный (477310265806) | |
| 15 | С***2 | Штырь | |
| 16 | С***6 | Штырь | |
| 17 | С***2 | Штырь (478335059308) | |
| 18 | 5***5 | Шайба | |
| 19 | 5***2 | Шайба | |
| 20 | 5***4 | Вал | |
| 21 | 5***1 | Вал | |
| 22 | 5***6 | Штырь | |
| 23 | 5***2 | Ось | |
| 24 | 5***8 | Скоба | |
| 25 | 5***1 | Шпонка | |
| 26 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 27 | Г***0 | Гайка М20-6Н 6.019 ГОСТ 5915-70 | |
| 28 | Г***3 | Гайка М20-6Н.6 019 ГОСТ 5919-73 | |
| 29 | Ш***8 | Шайба С16.01 10 019 ГОСТ 11371-78 | |
| 30 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 31 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 33 | Ш***9 | Шплинты 4х40 019 ГОСТ 397-79 | |
| 34 | Ш***9 | Шплинты 6.3х36 019 ГОСТ 397-79 | |
| 35 | Ш***9 | Шплинты 6.1х50 019 ГОСТ 397-79 | |
| 36 | В***0 | Винт В М4-6gх12 58.019 ГОСТ 17473-80 | |
| 37 | М***4 | Масленка 12 Ц6хр ГОСТ 19853-74 | |
| 38 | М***9 | Манжета 1.1-55х80-3 ГОСТ 8752-79 | |
| 39 | П***5 | Подшипник 208 ГОСТ S338-75 | |
| 40 | С***8 | Скобы 12М16х79х90/35.56.Ц9хр ОСТ 23 2.10-8 | |
| 41 | С***8 | Скобы 12М20х102х120/40.56.Ц9хр ОСТ 23.2.10-8 | |
| 42 | С***0 | Световозвращатели ФП 310Е ТУ 37 003-079-80 | |
| 43 | С***0 | Световозвращатели ФП 315 ТУ 37 003-079-80 | |
| 44 | Н***8 | Колпачок |
