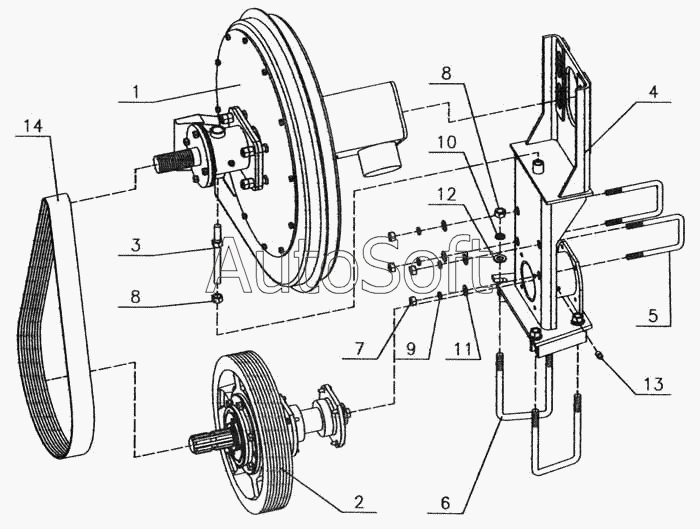

Каталог запасных частей к технике: Красная Звезда УПС-12. Вентилятор 509.046.2200Б
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***Б | Вентилятор (верхний вал) | |
| 2 | 5***Б | Вентилятор (верхний вал) | |
| 3 | 5***0 | Винт | |
| 4 | 5***Б | Стойка | |
| 5 | 5***1 | Скоба | |
| 6 | 5***6 | Скоба | |
| 7 | Г***0 | Гайка М10-6Н.6.010 ГОСТ 5915-70 | |
| 8 | Г***0 | Гайка М12-6Н.6.010 ГОСТ 5915-70 | |
| 9 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 10 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 11 | Ш***8 | Шайба С10.01.10.019 ГОСТ 11371-78 | |
| 12 | Ш***8 | Шайба С12.01 10.019 ГОСТ 11371-78 | |
| 13 | М***4 | Масленка 1,2 Ц6хр. ГОСТ 19853-74 | |
| 14 | Р***9 | Ремень 18К 1400 ТУ 38.105.763-89 |
