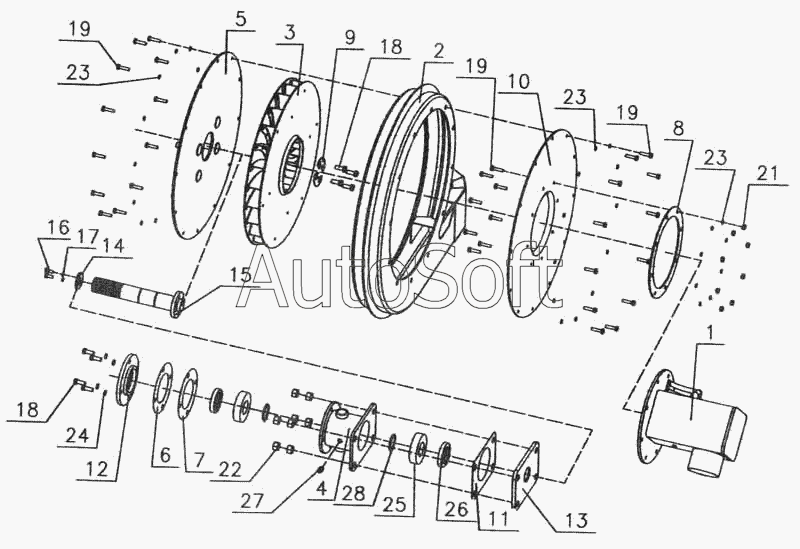

Каталог запасных частей к технике: Красная Звезда УПС-12. Вентилятор 509.046.2200Б (верхний вал)
15
28
27
26
25
24
23
23
23
22
21
19
19
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Раструб | |
| 2 | 5***0 | Кожух | |
| 3 | 5***0 | Ротор | |
| 4 | 5***А | Корпус | |
| 5 | 5***0 | Боковина | |
| 6 | С***1 | Прокладка | |
| 7 | С***3 | Прокладка | |
| 8 | С***9 | Прокладка | |
| 9 | С***5 | Чека | |
| 10 | С***5 | Боковина | |
| 11 | 5***6 | Прокладка | |
| 12 | 5***5 | Крышка | |
| 13 | 5***7 | Крышка | |
| 14 | 5***9 | Шайба | |
| 15 | 5***А | Вал | |
| 16 | Б***0 | Болт М6-6qх14.58.019 ГОСТ 7798-70 | |
| 17 | Ш***0 | Шайба 6 65 Г 019 ГОСТ 6402-70 | |
| 18 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М6-6дх25.58 019 ГОСТ 7798-70 | |
| 20 | В***0 | Винт В.М6qх16.58.019 ГОСТ 17475-80 | |
| 21 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 23 | Ш***0 | Шайбы 6 65Г 019 ГОСТ 6402-70 | |
| 24 | Ш***0 | Шайбы 8 65Г 019 ГОСТ 6402-70 | |
| 25 | П***5 | Подшипник 36207 ГОСТ 831-75 | |
| 26 | М***8 | Манжета 2,2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 27 | М***4 | Масленка 1,2 Ц6хр. ГОСТ 19853-74 | |
| 28 | К***6 | Кольцо А35 ГОСТ 13942-86 |
