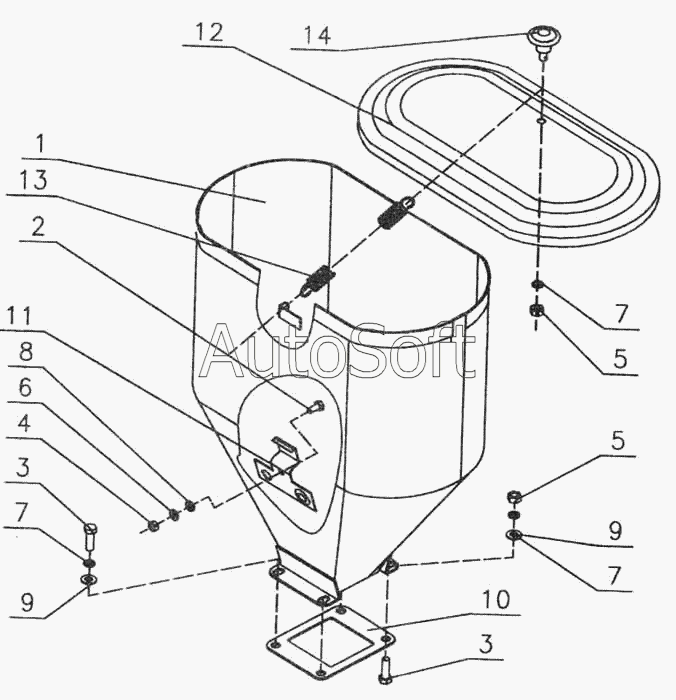

Каталог запасных частей к технике: Красная Звезда УПС-12. Бункер 509.046.1170-01
1
2
3
3
4
5
5
6
7
7
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Бункер | |
| 2 | Б***0 | Болты М6-6gх14.58.019 ГОСТ 7796-70 | |
| 3 | Б***0 | Болты М8-6gх25.58.019 ГОСТ 7796-70 | |
| 4 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 5 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 6 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 8 | Ш***8 | Шайба С6 01.10.019 ГОСТ 11371-78 | |
| 9 | Ш***8 | Шайба С8 01.10.019 ГОСТ 6458-78 | |
| 10 | 5***6 | Прокладка | |
| 11 | Н***9 | Планка | |
| 12 | 5***7 | Крышка | |
| 13 | 5***9 | Пружина | |
| 14 | Н***0 | Ручка (479163318803) |
