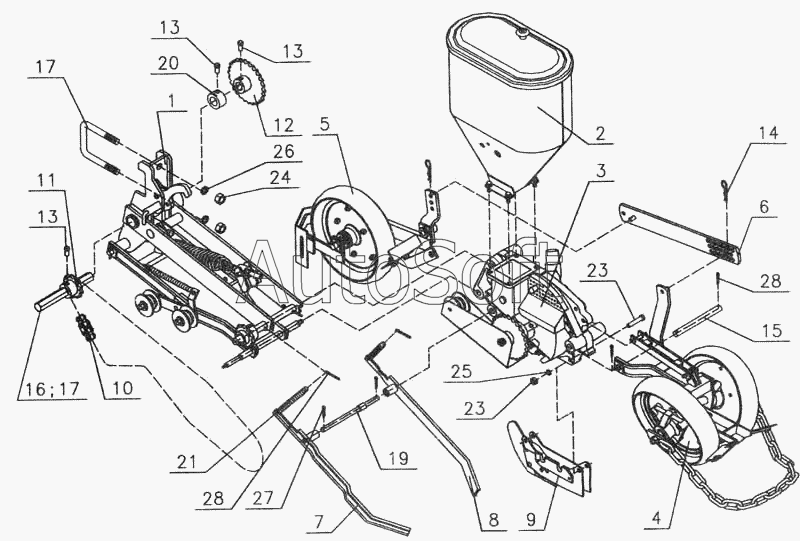

Каталог запасных частей к технике: Красная Звезда УПС-12. Секция 509.046.1500
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***и | Поводковая группа секции | |
| 2 | 5***1 | Бункер | |
| 3 | 5***0 | Аппарат высевающий | |
| 4 | 5***0 | Каток прикатывающий | |
| 5 | 5***0 | Каток передний | |
| 6 | 5***0 | Кулиса | |
| 7 | 5***А | Загортач | |
| 8 | 5***1 | Загортач | |
| 9 | 5***0 | Сошник | |
| 10 | 5***0 | Цепь (Цепь ПР 15,875-2300-2, 107зв. Звено С-ПР15.875-2300-2) | |
| 11 | С***3 | Звездочка | |
| 12 | С***4 | Звездочка Z=23 | |
| 13 | С***1 | Винт | |
| 14 | С***2 | Шплинт пружинный | |
| 15 | 5***1 | Ось | |
| 16 | 5***3 | Вал | |
| 17 | 5***1 | Вал | |
| 18 | 5***7 | Скоба | |
| 19 | 5***5 | Ось | |
| 20 | 5***9 | Кольцо | |
| 21 | 5***4 | Пружина | |
| 22 | Б***0 | Болт М10-6gх50.58.019 ГОСТ 7796-70 | |
| 23 | Г***0 | Гайка М10-6Н.6019 ГОСТ 5915-70 | |
| 24 | Г***0 | Гайка М16-6Н 6.019 ГОСТ 5915-70 | |
| 25 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 26 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 27 | Ш***9 | Шплинты 4х20.019 ГОСТ 397-79 | |
| 28 | Ш***9 | Шплинты 5х28.019 ГОСТ 397-79 |
