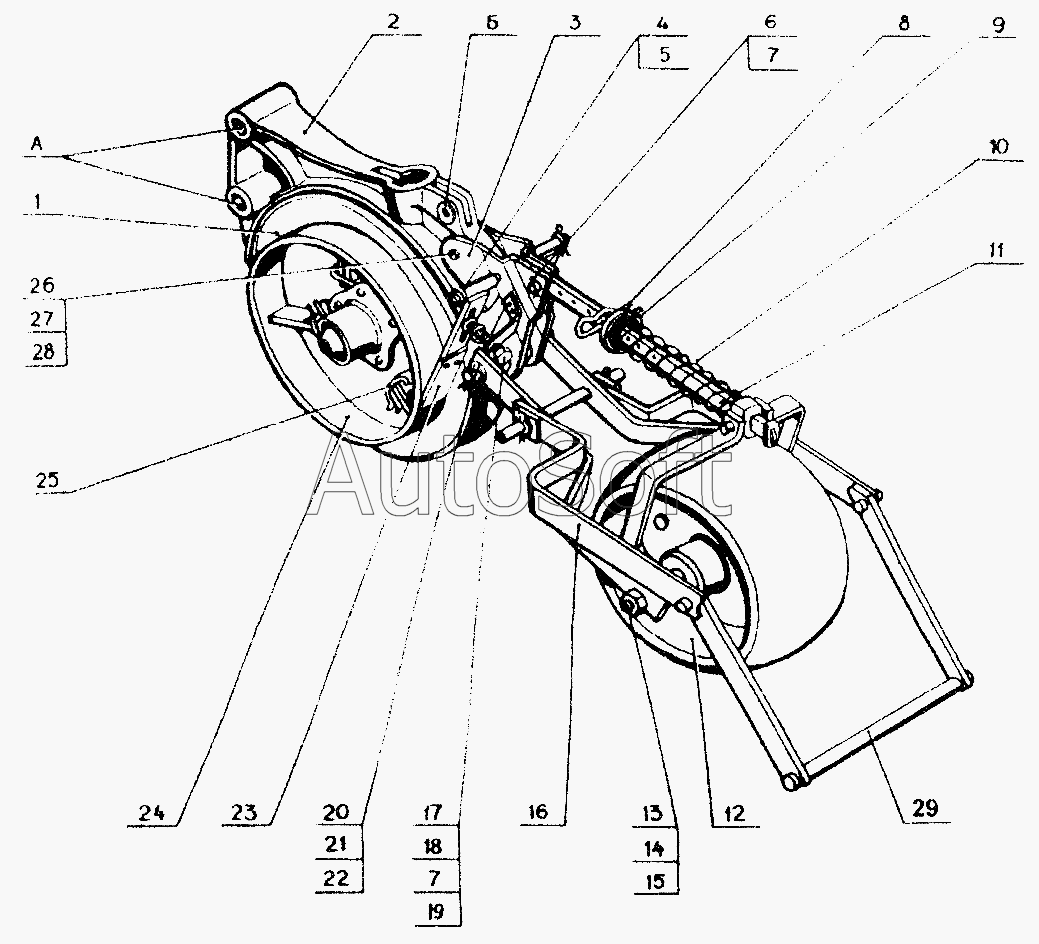

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Посевная секция с однострочным сошником Н.105.09.00-1Т
26
18
19
20
21
22
23
24
25
17
27
28
29
1
16
15
14
13
12
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.105.05.030А | Н***А | Счищалка | |
| Н.105.09.010-01 | Н***1 | Корпус | |
| Н.105.09.040-01 | Н***1 | Реборда | |
| Н.105.09.040-02 | Н***2 | Реборда | |
| 1 | Н***0 | Диск | |
| 2 | Н***0 | Корпус | |
| 3 | Н***0 | Кронштейн | |
| 4 | Н***2 | Шайба | |
| 5 | [***] | Шплинт 4х22.019 ГОСТ397 | |
| 6 | С***5 | Штырь | |
| 7 | [***] | Шплинт 3,2х18.019 ГОСТ397 | |
| 8 | С***2 | Шплинт пружинный | |
| 9 | С***9 | Колпачок | |
| 10 | 5***8 | Пружина | |
| 11 | С***2 | Штанга | |
| 12 | Н***0 | Колесо | |
| 13 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 14 | [***] | Шайба С10.01.019 ГОСТ11371 | |
| 15 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 16 | С***0 | Кронштейн | |
| 17 | Н***2 | Направитель | |
| 18 | Н***6 | Пружина | |
| 19 | [***] | Шайба С8х1,4.01.10-019 ГОСТ11371 | |
| 20 | [***] | Шплинт 2,5х14.019 ГОСТ397 | |
| 21 | С***4 | Ось | |
| 22 | [***] | Шайба С20.01.10.019 ГОСТ11371 | |
| 23 | Н***1 | Счищалка | |
| 24 | Н***0 | Реборда | |
| 25 | Н***7 | Шплинт | |
| 26 | [***] | Болт М10-6gх50.58.019 ГОСТ7796 | |
| 27 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 28 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 29 | С***0 | Шлейф |
