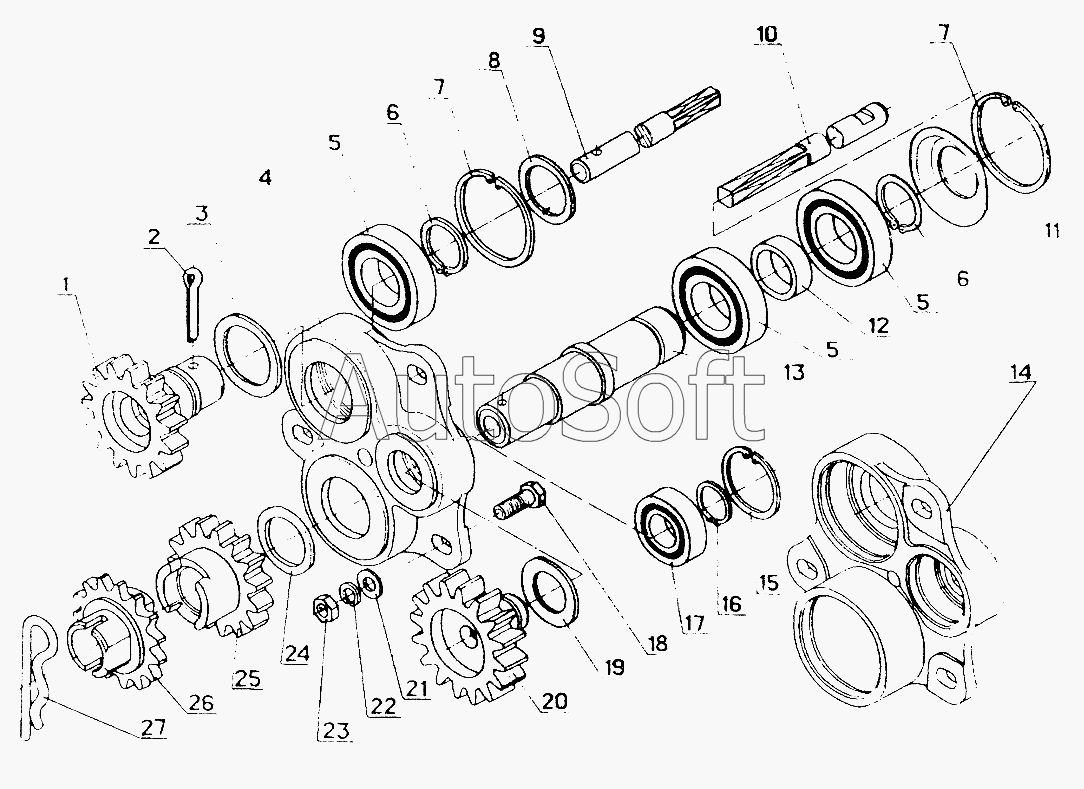

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Привод семятукового ящика
1
2
3
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СОУ00.609 | С***9 | Вал | |
| 1 | С***5 | Колесо зубчатое | |
| 2 | [***] | Шплинт 6,3х50.019 ГОСТ397 | |
| 3 | С***3 | Шайба | |
| 4 | С***6 | Корпус | |
| 5 | 1***7 | Подшипник ГОСТ8882 | |
| 6 | [***] | Кольцо В35 ГОСТ13942 | |
| 7 | [***] | Кольцо С72 ГОСТ13943 | |
| 8 | С***6 | Шайба | |
| 9 | С***7 | Вал | |
| 10 | С***8 | Вал | |
| 11 | С***4 | Колпачок | |
| 12 | С***5 | Втулка | |
| 13 | С***6 | Втулка | |
| 14 | С***5 | Корпус | |
| 15 | [***] | Кольцо С52 ГОСТ13943 | |
| 16 | [***] | Кольцо В25 ГОСТ13942 | |
| 17 | 1***5 | Подшипник ГОСТ8882 | |
| 18 | [***] | Болт М10-6gх30.58.О19 ГОСТ7796 | |
| 19 | С***5 | Шайба | |
| 20 | С***9 | Колесо зубчатое | |
| 21 | [***] | Шайба С10.01.10.019 ГОСТ11371 | |
| 22 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 23 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 24 | С***1 | Шайба | |
| 25 | С***7 | Колесо зубчатое | |
| 26 | С***0 | Звездочка | |
| 27 | С***2 | Шплинт пружинный |
